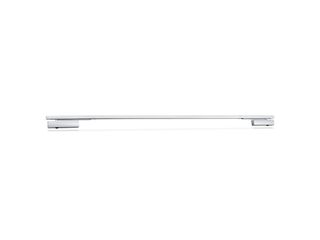

TS 5000 R-ISM/0 con funzione free swing * Sistema chiudiporta aereo con braccio a slitta per porte a due ante, con meccanismo integrato di controllo chiusura, funzione free swing sull'anta attiva e interruttore antifumo integrato
- Sistema formato da TS 5000 E Hy 3-6 e TS 5000 e braccio a slitta R-ISM/0
- Anta passiva con TS 5000 con forza di chiusura EN2-6 o TS 5000 ECline con forza di chiusura EN3-5
- Anta attiva con TS 5000 E Hy (24 V) e forza di chiusura regolabile EN3-6
- Possibile unità elettrica di blocco in aperto dell'anta passiva mediante magnete a tenuta
- Il blocco sull'anta attiva avviene tramite chiudiporta con funzione free swing
- Con funzione di tenuta in apertura comfort sull'anta attiva per bloccare la porta nell'angolo di apertura massimo
- Tensione di esercizio 230 V AC
- Il meccanismo integrato di controllo chiusura mantiene l'anta attiva in posizione di attesa fino alla chiusura dell'anta passiva
- Centralina rilevatore fumo integrata il cui segnale chiude automaticamente la porta in caso di incendio
- Interruttore antifumo con indicatore di sporco e tracciamento delle soglie di allarme
- Finecorsa idraulico, che accelera la porta poco prima della posizione chiusa
- La velocità di chiusura può essere regolata individualmente
- Lo smorzamento in apertura integrato frena le porte che vengono aperte troppo energicamente
- Visualizzazione della forza di chiusura per il controllo semplice dell'impostazione
- Tutte le funzioni impostabili dal lato anteriore
Campi di applicazione
- Porte tagliafuoco e tagliafumo
- Porte a battente a doppia anta, lato destro e lato sinistro
- Divisione simmetrica o asimmetrica della porta
- Porte a battente con sporgenza cerniere max. 2800 mm e larghezza dell'anta di 1400 mm
- Sporgenza cerniere minima di 1500 mm, larghezza minima dell'anta attiva di 875 mm e dell'anta passiva di 400 mm
- Impianti di blocco con interruttore antifumo integrato
- Installazione sull'anta lato cerniera
Specifiche del prodotto
TS 5000 R-ISM/0 con funzione free swing | |
Assenza di barriere a norma DIN 18040 fino a larghezza dell'anta (max.) in mm | 1400 mm |
Larghezza dell'anta (max.) | 1400 mm |
Tipo di montaggio | Installazione sull'anta lato cerniera |
Angolo di apertura (max.) | 180 ° |
Tensione di ingresso | 230 V AC |
Frequenza tensione di alimentazione | 50 Hz |
Sporgenza cerniere min. | 1500 mm |
Larghezza min. anta passiva | 400 mm |
Idoneità porte tagliafuoco | Sì |
Range free swing | 85 ° - 160 ° |
Forza di chiusura regolabile | Sì, senza soluzione di continuità |
Velocità di chiusura regolabile | Sì |
Colpo finale regolabile | Sì, tramite valvola |
Resistenza in apertura integrata | Sì, regolabile idraulicamente |
Posizione regolazione forza di chiusura | Anteriore |
Indicatore ottico della forza di chiusura | Sì |
Funzione di blocco in apertura | elettricamente |
Fermo sull'anta attiva / anta passiva | Sì / No |
Rivelatore fumo integrato | Sì |
Regolazione sequenza di chiusura integrata | Sì |
