Braccio a slitta 2 ante

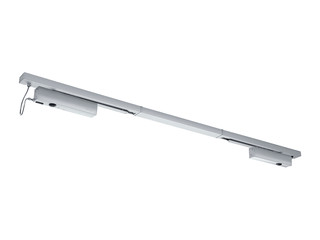

TS 5000 L-E-ISM VPK * Sistema chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico, sporgenza cerniere max. 2800 mm con GEZE barra di trascinamento CB flex, regolazione della sequenza di chiusura integrata e unità elettrica di blocco in aperto.

Chiudiporta TS 5000 L-ISM VPK Sistema di chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico, controllo della sequenza di chiusura integrato e finecorsa idraulico.
  • Pacchetto completo con due chiudiporta TS 5000 L e TS 5000 L-IS con braccio a slitta E-ISM
  • Forza di chiusura regolabile in continuo EN 2-6
  • Utilizzabile per porte con cerniera a destra e a sinistra (lato a tirare) senza inversione
  • Unità elettrica di blocco in aperto nel braccio a slitta con campo di blocco 80°
  • Unità elettrica di blocco in aperto nel braccio a slitta con campo di blocco 80°-130°
  • Il meccanismo integrato di controllo chiusura mantiene l'anta attiva in posizione di attesa fino alla chiusura dell'anta passiva
Mostra altro
  • Finecorsa idraulico, che accelera la porta poco prima della posizione chiusa
  • La velocità di chiusura può essere regolata individualmente
  • Lo smorzamento in apertura integrato frena le porte che vengono aperte troppo energicamente
  • Visualizzazione della forza di chiusura per il controllo semplice dell'impostazione
  • Tutte le funzioni impostabili dal lato anteriore
Contattaci

TS 5000 L-E-ISM VPK

Campi di applicazione

  • Porte tagliafuoco e tagliafumo
  • Porte a battente a due ante con funzione antipanico
  • Divisione simmetrica o asimmetrica della porta
  • Porte a battente con sporgenza cerniere max. 2800 mm e larghezza dell'anta di 1400 mm
  • Installazione sull'anta lato opposto cerniera
  • Sistemi di blocco con funzione di blocco in aperto integrata

Specifiche del prodotto

TS 5000 L-E-ISM VPK
Assenza di barriere a norma DIN 18040 fino a larghezza dell'anta (max.) in mm 1400 mm
Larghezza dell'anta (max.) 1400 mm
Tipo di montaggio Installazione sull'anta lato opposto cerniera
Angolo di apertura (max.) 130 °
Tensione di ingresso 24 V DC
Sporgenza cerniere min. 1360 mm
Larghezza min. anta passiva 380 mm
Idoneità porte tagliafuoco Sì
Forza di chiusura regolabile Sì, senza soluzione di continuità
Velocità di chiusura regolabile Sì
Colpo finale regolabile Sì, tramite valvola
Resistenza in apertura integrata Sì, regolabile idraulicamente
Posizione regolazione forza di chiusura Anteriore
Indicatore ottico della forza di chiusura Sì
Funzione di blocco in apertura elettricamente
Fermo sull'anta attiva / anta passiva Sì / Sì
Campo di regolazione 80 °
Regolazione sequenza di chiusura integrata Sì

Download

Varianti e accessori

Chiudiporta TS 5000 L-ISM VPK
Componenti

TS 5000 L-E-ISM VPK

Sistema chiudiporta con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico, meccanismo integrato di controllo chiusura e unità elettrica di blocco in aperto

Dettagli dei prodotti
TS 5000 L-IS NO contact
Componenti

Corpo di chiusura TS 5000 L-IS

Corpo di base per chiudiporta aerei con braccio a slitta EN 2-6 con meccanismo integrato di controllo chiusura

Dettagli dei prodotti

* Avviso sui prodotti esposti

I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
