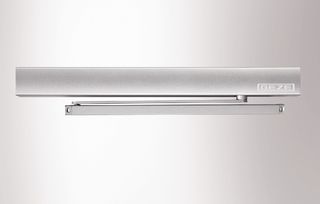

Sistema di automazione per porte a battente ECturn * Automazione per porte a battente elettromeccanica per porte ad anta singola accessibili fino a 125 kg
- Le velocità di apertura e di chiusura si possono adattare individualmente
- Colpo finale elettrico che accelera la porta poco prima della posizione chiusa
- La funzione modalità low energy apre e chiude la porta con velocità ridotta, in questo modo soddisfa i requisiti di sicurezza
- La rilevazione ostacoli individua un ostacolo per contatto e interrompe il processo di apertura o chiusura delle ante
- La funzione di inversione automatica riconosce un ostacolo e la porta torna alla posizione di apertura
- La funzione Push & Go attiva l’automazione automatica con una leggera pressione manuale sull'anta
- L’automazione si può utilizzare con braccio a slitta o braccio a V
- Disponibile braccio a slitta per l'utilizzo su porte di vetro con uno spessore del vetro di 8-10 mm
- L’accumulatore opzionale garantisce la massima sicurezza in mancanza di corrente
- Scheda di ricezione radio facoltativa per il controllo wireless tramite trasmettitore radio
Campi di applicazione
- Porte a battente lato destro e sinistro ad anta singola
- Porte a battente con larghezza dell'anta di fino a 1100 mm o peso massimo di 125 kg
- Porte d'ingresso e porte interne con tasso medio di frequentazione
- Automazione di porte tutto vetro senza telaio
- Installazione sull’anta e su telaio
- Ingressi in assenza di barriere
Situazioni di montaggio in oggetti di riferimento e video

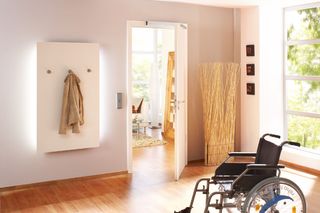

ECturn automatismo per porta a battente
automatismo per porta a battente ECturn porte a 1 anta senza barriere, finecorsa elettrico e rilevazione ostacolo rileva un ostacolo al contatto e blocca il processo di apertura o di chiusura © Studio BE / GEZE GmbH

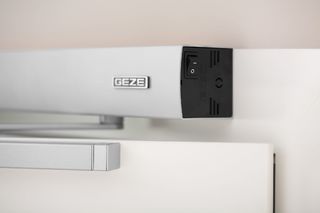

automatismo per porta a battente ECturn con pulsante di grandi dimensioni LS990
automatismo per porta a battente ECturn porte a 1 anta senza barriere, finecorsa elettrico e rilevazione ostacolo rileva un ostacolo al contatto e blocca il processo di apertura o di chiusura © Studio BE / GEZE GmbH
automatismo per porta a battente ECturn con braccio a slitta
automatismo per porta a battente ECturn porte a 1 anta senza barriere, finecorsa elettrico e rilevazione ostacolo rileva un ostacolo al contatto e blocca il processo di apertura o di chiusura © Studio BE / GEZE GmbH
automatismo per porta a battente ECturn con braccio a slitta
automatismo per porta a battente ECturn porte a 1 anta senza barriere, finecorsa elettrico e rilevazione ostacolo rileva un ostacolo al contatto e blocca il processo di apertura o di chiusura © Studio BE / GEZE GmbH
Specifiche del prodotto
| Sistema di automazione per porte a battente ECturn | |
| Altezza | 60 mm |
| Larghezza | 580 mm |
| Profondità | 60 mm |
| Peso anta (max.) 1 anta | 125 kg |
| Larghezza dell'anta (min.max.) | 650 mm - 1100 mm |
| Profondità telaio (max.) | 200 mm |
| Sporgenza porta (max.) | 50 mm |
| Tipo di automazione | Elettromeccanico |
| Angolo di apertura (max.) | 110 ° |
| Porta mano sinistra (lato a tirare) | Sì |
| Porta mano destra (lato a tirare) | Sì |
| Installazione su telaio lato opposto cerniera con braccio a V | Sì |
| Installazione su telaio sul lato opposto cerniera con braccio a slitta | Sì |
| Installazione su telaio lato cerniera con braccio a slitta | Sì |
| Installazione su telaio sul lato opposto cerniera con braccio a slitta su porte tuttovetro | Sì |
| Installazione su telaio sul lato cerniera con braccio a slitta su porte tuttovetro | Sì |
| Installazione sull'anta sul lato opposto cerniera con braccio a slitta | Sì |
| Installazione sull'anta sul lato cerniera con braccio a slitta | Sì |
| Installazione sull'anta sul lato cerniera con braccio a V | Sì |
| Colpo finale elettrico | Sì |
| Separazione dalla rete | Interruttore generale nell'automazione |
| Ritardo di comando (max.) | 10 s |
| Tensione di esercizio | 110 – 230 V |
| Potenza nominale | 75 W |
| Alimentazione elettrica per utenze esterne (24 V DC) | 600 mA |
| Temperatura di esercizio | -15 - 50 °C |
| Tipo di protezione | IP20 |
| Modalità di esercizio | Off, Automatica, Apertura permanente, Notte |
| Tipo di funzionamento | Completamente automatico |
| Funzione automatica | Sì |
| Funzione Low-Energy | Sì |
| Funzione tasti | Sì |
| Rilevazione ostacolo | Sì |
| Cambio di direzione automatico | Sì |
| Push & Go | regolabile |
| Controllo | Interruttore di programma TPS, Programmatore integrato nell'automazione |
| Configurazione | Interruttore di programma DPS, Unità di controllo |
| Conformità alle norme | EN 16005 |
Download

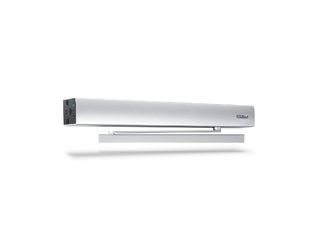

Ripresa prodotto

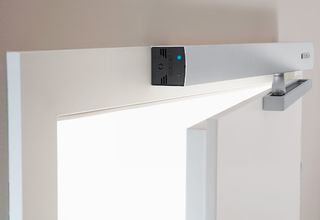

Situazione di montaggio
