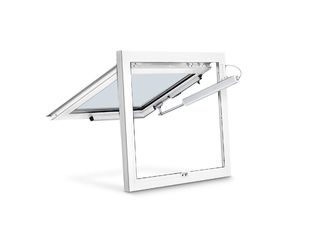

RWA 110 NT Sistema di apertura e di bloccaggio per finestre vasistas, a sporgere e a battente con apertura verso l'esterno
- Sistema con attuatore ad asta filettata E 250 NT e un set di console con blocco
- Blocco meccanico sul bordo di chiusura principale mediante l'attuatore tubolare
- Ampia larghezza di apertura, con corsa del mandrino ridotta, in meno di 60 secondi
- Possibilità di utilizzo in modalità Synchro con due attuatori per anta larga
- IQ windowdrive: puleggia motrice intelligente
- Collaudato come evacuatore di fumo e calore naturale (SHEV) sec. EN 12101-2
Sistema di apertura e di bloccaggio per finestre vasistas, a sporgere e a battente con apertura verso l'esterno
Campi di applicazione
- Apertura e blocco di finestre con apertura verso l’esterno
- Ventilazione naturale, sistema di evacuazione fumo e calore, dispositivo di evacuazione naturale di fumo e calore
- Impiego nei sistemi di evacuazione e aerazione
- Finestre vasistas, a sporgere e a battente con apertura verso l’esterno
- Montaggio su finestre in legno, plastica o in metallo
Situazioni di montaggio in oggetti di riferimento e video

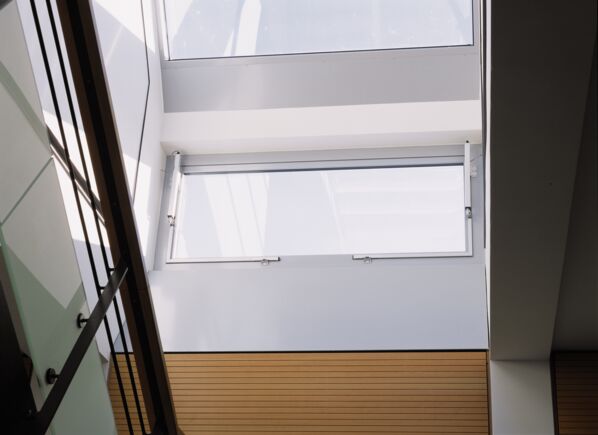

Sistema di evacuazione fumo e calore sistema di apertura e di bloccaggio 110 NT impiego nel maneggio HWA a Affalterbach
Consente l’apertura e il blocco di finestre con apertura verso l’esterno, ventilazione naturale, sietama di evacuazione del calore e fumo (RWA), dispositivo di evacuazione naturale di fumo e calore (evacuazione di fumo e calore naturale (NRWG)) © Martin Jakob / GEZE GmbH

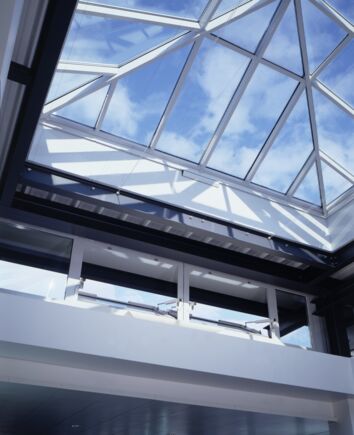

Sistema di apertura e di bloccaggio GEZE RWA 110 NT, installato all’Aeroporto Ferihegy di Budapest
Il sistema GEZE RWA 100E è offerto in quattro lunghezze della corsa diverse e viene utilizzato per l’evacuazione di fumo e calore e la dissipazione fumo naturali e la ventilazione verso l’interno finestre rettangolari in entrata. © GEZE GmbH
Specifiche del prodotto
| RWA 110 NT | |
| Ingombro (min.) | telaio anta: min. 33 mm, infisso: min. 45 mm |
| Dimens. consentite bordo di chius. princ. Solo per telaio in legno e alluminio | 430 - 1200 mm |
| Dimens. consentite bordo di chius. princ. Solo per telaio in mat. sintetico | 430 - 800 mm |
| Dimens. consentite bordo di chius. princ. Syncro per telaio in legno e alluminio | 850 - 2400 mm |
| Dimens. consentite bordo di chius. princ. Syncro per telaio in mat. sintetico | 850 - 1600 mm |
| Altezza anta per Solo e Syncro | 600 - 1600 mm |
| Forza di spinta (max.) | 750 N |
| Forza di spinta | 750 N |
| Forza di trazione | 750 N |
| Peso netto all'origine (max.) | 30 kg/m² |
| Tensione in esercizio | 24 V (da +30 % a -20 %) |
| Tensione di esercizio | 24 V DC |
| Corrente assorbita | 1 A |
| Assorbimento elettrico secondo il campo di applicazione | Ventilazione (24 V): 0,9 A, RWA (18 V): 1,0 A |
| Assorbimento di potenza | 22 W |
| Ondulazione residua | 20 % |
| Durata d'accensione | 30 % |
| Lunghezza cavo di collegamento | 2 m |
| Sezione filo min. | 0.75 mm² |
| Numero di cavi | 4 cavi |
| Temperatura di esercizio | -5 - 75 °C |
| Tipo di protezione | IP65 |
| Classe di protezione | III |
| Bloccaggio e squadra addizionale | Sì |
| Fermo finecorsa in posizione estesa | Trasduttore di corsa interno |
| Fermo finecorsa in posizione retratta | Trasduttore di corsa interno |
| Disinserimento per sovraccarico | Sì |
| SHEV collaudato | Sì |
| Abilitato KNX | Sì |
| Finestra vasistas con apertura VERSO L’ESTERNO installazione su anta | Sì |
| Finestra basculante con apertura VERSO L’ESTERNO installazione su anta | Sì |
| Finestra a sporgere con apertura VERSO L’ESTERNO installazione su anta | Sì |
