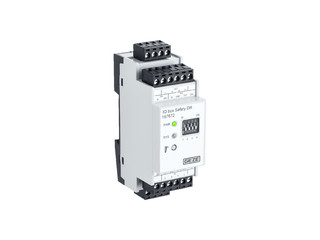

IQ box Safety * Modulo interruttore di sicurezza per la protezione dei punti di pericolo sulle finestre motorizzate
- Soddisfa i requisiti delle classi di protezione più elevati secondo la valutazione del rischio per finestre motorizzate ai sensi della direttiva macchine (classe di protezione 4)
- Sicurezza funzionale certificata TÜV secondo la norma DIN EN 13849-1
- Quattro attacchi per sensori dove è possibile installare coste di sicurezza o sensori senza contatto
- Alloggiamento con guida DIN con morsetti innestabili per un cablaggio rapido e semplice
- Tasto integrato per la chiusura manuale delle finestre per gli interventi di manutenzione
- Messa in funzione rapida e semplice grazie ai parametri standard preimpostati
Modulo interruttore di sicurezza per la protezione dei punti di pericolo sulle finestre motorizzate
IQ box Safety garantisce una chiusura sicura delle finestre di ventilazione automatizzate, proteggendo i bordi di chiusura primari e secondari. Se i sensori rilevano un corpo estraneo, la finestra viene fermata o il movimento di chiusura viene invertito. Per poter realizzare la ventilazione automatica soprattutto nelle scuole materne e primarie, è necessaria una protezione delle mani con queste caratteristiche, dato che i bambini richiedono un livello di protezione particolare.
Campi di applicazione
- Protezione dei bordi di chiusura su finestre automatizzate tramite attuatori IQ windowdrive da 24 V
- Per il collegamento di listelli di sicurezza e senza contatto
- Un IQ box Safety per ogni finestra fino a quattro attuatori due attuatori di bloccaggio
- Per la ventilazione naturale, sistemi di evacuazione fumo e calore (SHEV)
- Adatto a tutti i controlli (centralina SHEV, alimentatore 24 V, KNX, IQ gear)
Specifiche del prodotto
| IQ box Safety | |
| Dimensioni | 35 x 90 x 60 mm |
| Tipo di montaggio | Installazione su guida DIN |
| Tensione di esercizio | 24 V DC |
| Corrente assorbita | 0.1 A |
| Dimensione dei cavi (max) | 2.5 mm² |
| Lunghezza totale massima automazione | 50 m |
| Lunghezza cavo massima dei sensori senza contatto | 10 m |
| Lunghezza cavo massima del cavo delle coste di sicurezza | 200 m |
| Ingressi per sensori | 4 Stk. |
| Software degli attuatori | Lo stato del software degli attuatori (IQ windowdrive) deve essere V 3.2 o successiva oppure V1.0 per F1200+. |
| Temperatura di esercizio | -5 - 70 °C |
| Tipo di protezione | IP20 |
| Classe di protezione | III |
| Coste di sicurezza approvate | 4,5k - 22k Ohm |
