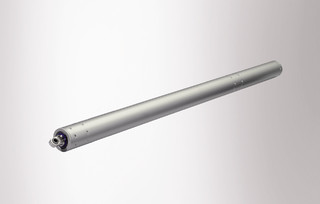

E 1500 S * Attuatore tubolare con elevata velocità di apertura e chiusura
- Elevata forza di spinta e alta velocità
- Larghezza di apertura max. di 1000 mm raggiunta in meno di 60 secondi
- Versione robusta e resistente alla corrosione con smorzamento posizione terminale integrato
- Per larghezze dell'anta superiori a 1200 mm sono disponibili i set di attuatori Syncro
- Alloggiamento in alluminio per le massime esigenze di design
- La varietà di console consente un montaggio versatile sul bordo di chiusura principale o secondario
- Set di sincronizzazione senza comando esterno
- Collaudato come evacuatore di fumo e calore naturale (SHEV) sec. EN 12101-2
Campi di applicazione
- Finestre pesanti nell'area del tetto
- Ventilazione naturale, sistema di evacuazione fumo e calore, dispositivo di evacuazione naturale di fumo e calore
- Impiego nel sistema di scarico
- Montaggio su finestre in legno, plastica o in metallo
Situazioni di montaggio in oggetti di riferimento e video
Attuatore ad asta filettata E 1500 S

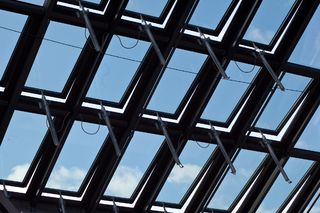

Attuatore ad asta filettata con elevata velocità di apertura e chiusura, installato nel Rheincenter Weil © Michael Eckmann / GEZE GmbH
Attuatore ad asta filettata E 1500 S

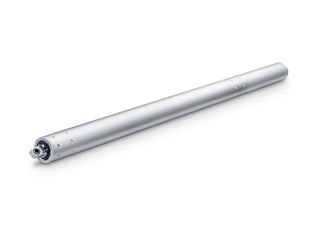

Attuatore ad asta filettata con elevata velocità di apertura e chiusura © Nikolaus Grünwald / GEZE GmbH
Specifiche del prodotto
| E 1500 S | |
| Dimensioni | 50 x 50 mm |
| Velocità di apertura RWA | 16 mm/s |
| Velocità di apertura ventilazione | 16 mm/s |
| Velocità di chiusura (max.) | 16 mm/s |
| Forza di spinta (max.) | 1500 N |
| Forza di chiusura (max.) | 25000 N |
| Forza di spinta | 1500 N |
| Forza di trazione | 1500 N |
| Tensione in esercizio | 24 V ± 25 % |
| Tensione di esercizio | 24 V DC |
| Assorbimento elettrico | 4 A |
| Assorbimento di potenza | 72 W |
| Ondulazione residua | 20 % |
| Durata d'accensione | 30 % |
| Lunghezza cavo di collegamento | 3 m |
| Lungh. speciale cavo di allacciamento | 5 m, 10 m |
| Sezione filo min. | 1 mm² |
| Numero di cavi | 3 cavi |
| Temperatura di esercizio | -5 - 75 °C |
| Tipo di protezione | IP54 |
| Classe di protezione | III |
| Funzione di sincronizzazione | Sì |
| Tipo di chiavistello addizionale | Attuatore di bloccaggio |
| Tipo di riduzione corsa | impostazione di fabbrica |
| Fermo finecorsa in posizione estesa | elettronico |
| Fermo finecorsa in posizione retratta | elettronico |
| Disinserimento per sovraccarico | Sì |
| Apertura completa entro 60 s | sì, fino a 1000 mm di corsa |
| SHEV collaudato | Sì |
| Informazioni aggiuntive sul dispositivo di evacuazione naturale di fumo e calore | sì, fino a 1000 mm di corsa |
| Numero di attuatori di sincronizzazione | 4 |
| Lucernario con apertura VERSO L’ESTERNO | Sì |
