GC Lock Control SHEV * Controllo aggiuntivo della serratura motorizzata per serrature motorizzate da 12 V o 24 V su una porta SHEV
- Compatibile con serrature motorizzate fino a 4,5 A (24 V) e 1,25 A (12 V)
- Supporta tutti i componenti GEZE: centralina SHEV, attuatore di aerazione, automazione per porte a battente e centralina di controllo della porta
- Cablaggio semplice e sicuro dei componenti per varie soluzioni di ventilazione SHEV
- Ingressi e uscite posizionati in modo chiaro che semplificano l'installazione
- Alimentazione sicura delle serrature motorizzate tramite centralina SHEV e alimentatore
- L’indicazione di stato facilita la manutenzione e l'installazione
- Funzione raddrizzamento per invertire o ripristinare la polarità della centralina SHEV
- Protezione da sovratensione sull'ingresso SHEV
- Apertura e chiusura sicure anche durante il normaleutilizzo
- Può essere integrato nella Building Management Technology oppure nei sistemi di allarme di gestione della sicurezza tramite centralina SHEV
- Per ogni porta di aerazione (a un’anta o a doppia anta) con serratura motorizzata è necessario un controllo
Questo controllo aggiuntivo per porte SHEV consente un cablaggio semplice e sicuro dei componenti su una porta SHEV a un’anta o ad anta doppia. Ciò significa che, in caso di incendio, la centralina SHEV fornisce energia aggiuntiva ai componenti e li attiva corrispondentemente. Il funzionamento di una serratura motorizzata a 12 V è possibile grazie a un convertitore DC/DC aggiuntivo.
Campi di applicazione
- Porte di alimentazione con sistema di uscita di emergenza a una e due ante
- Soluzioni per aerazione SHEV in combinazione con una serratura motorizzata
- Può essere montato nella custodia a parete GEZE oppure nella scatola di distribuzione
- Installazione su guida DIN

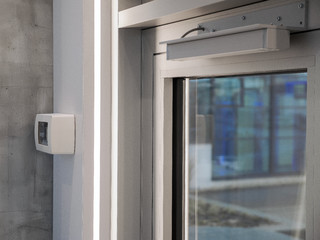

Situazioni di montaggio in oggetti di riferimento e video

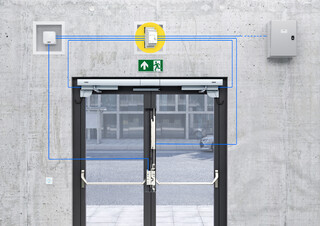

Wiring diagram GC lock SHEV
!Zentrale Steuerung für RWA-Zulufttüren, vereinfacht Verkabelung und sichert den Motorschlossbetrieb im Alarmfall.! © GEZE GmbH

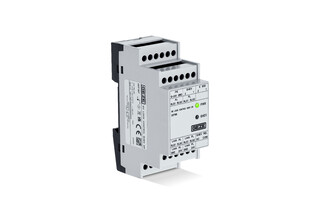

GC Lock Control SHEV
Comando supplementare blocco motore da 12 V o 24 V su una porta per ingresso aria fresca sistema RWA. © GEZE GmbH
GC Lock Control SHEV

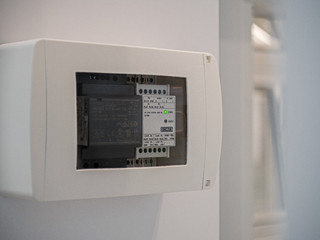

!Durch die Versorgung aller Komponenten mit Spannung sind eine sichere Entriegelung und eine verlässliche Energieversorgung der Motorschlösser stets gegeben.! © GEZE GmbH
GC Lock Control SHEV

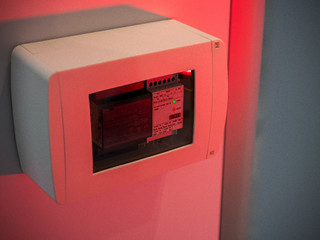

!Dank der integrierten Zustandsanzeige der Spannungsversorgung und des Anliegens eines RWA-Signals kann die Zusatzsteuerung einfach gewartet werden.! © GEZE GmbH
Specifiche del prodotto
| GC Lock Control SHEV | |
| Dimensioni | 35 x 60 x 90 mm |
| Tipo di montaggio | Installazione su guida DIN |
| Assorbimento elettrico | 150 mA |
| Corrente di azionamento(max.) | 4.5 A (24 V) |
| Corrente di blocco motore (max.) | 4.5 A (24 V), 1.25 A (12 V) |
| Dimensione dei cavi (max) | 2.5 mm² |
| Temperatura di esercizio | -5 - 70 °C |
| Tipo di protezione | IP20 |
| Classe di protezione | II |
