Serratura 1 anta

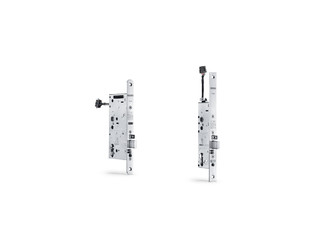

IQ lock EL * Serratura motorizzata elettromeccanica da combinare con l'automazione per porte a battente sulle porte a un'anta

Sbloccaggio motorizzato della porta in meno di un secondo
L'autosbloccaggio meccanico garantisce un'esclusione automatica della barra a ogni chiusura
Funzione antipanico che apre le uscite di emergenza (anche bloccate) in qualsiasi momento nella direzione di allineamento
Il chiavistello a croce diviso impedisce il bloccaggio del chiavistello anche sotto precarico
La valvola di sicurezza elettrica garantisce un bloccaggio sicuro della porta
Diverse modalità di esercizio per qualsiasi situazione

I contatti di feedback integrati permettono il monitoraggio completo della porta
Controllo sabotaggio o contatto del cilindro a scelta
Entrata ridotta e dimensioni minime del grembiale

Contattaci

Campi di applicazione

Porte antipanico e uscite di emergenza a un’anta
Porte nei tratti delle vie di fuga e di soccorso
Porte tagliafuoco e tagliafumo (con controllo del blocco motore MST 210)
Porte per ingresso aria fresca sistema RWA
Sistemi di controllo accessi
Combinabile con sistemi di porte a battente automatici GEZE

Specifiche del prodotto

	IQ lock EL
Direzione DIN	a sinistra/destra
Temperatura di esercizio	-10 - 50 °C
Sbloccaggio motorizzato	< 1 s
Funzione antipanico / autoblocco meccanico	Sì
Saliscendi a croce diviso (3 mm di distanza tra saliscendi e chiavistello)	Sì
Valvola di scarico di sicurezza elettrica	Sì
Tre modalità di funzionamento (funzionamento diurno / sblocco permanente / funzionamento notturno)	Sì
Contatti di ritorno per stati serratura	Sì
Controllo sabotaggio o contatto del cilindro a scelta	Sì
Attivazione	contatto esterno
Assorbimento elettrico	80 mA con 24V / 400 mA con 24V brevemente, 160 mA con 12V / 1 A con 12V brevemente
Resistenza dei contatti	30 V / 500 mA
Resistenza antieffrazione	10000 N
Lunghezza cavo di collegamento	15 m

Download

Dichiarazioni della prestazione

Scarica (.PDF | 3 MB)

Dichiarazioni della prestazione BG CS DE EL EN ES FR HR HU IT NL PL RO SK (791870)

Scarica (.PDF | 3 MB)

Varianti e accessori

Accessori
Varianti

Accessori

MST 210

Controllo del blocco motore per IQ Lock EL e IQ Lock EL DL

Dettagli dei prodotti

Accessori

Passacavi staccabile

Guida per il cavo di collegamento sull'anta della porta

Dettagli dei prodotti

Accessori

GC Lock Control SHEV

Controllo aggiuntivo della serratura motorizzata per serrature motorizzate da 12 V o 24 V su una porta SHEV

Dettagli dei prodotti

Mostra solo le differenze

N. ident.	Descrizione	Descrizione	Distanza serratura	Massa spina	Direzione DIN	Dimensioni piastra frontale	Tensione di alimentazione	Colore
121827	Serratura motorizzata IQ lock EL	con piastra frontale 20 x 235 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	72 mm	100 mm	a sinistra/destra	20 x 235 x 3 mm	12 - 24 V DC	EV1
103695	Serratura motorizzata IQ lock EL	con piastra frontale 20 x 235 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	72 mm	100 mm	a sinistra/destra	20 x 235 x 3 mm	12 - 24 V DC	EV1
121824	Serratura motorizzata IQ lock EL	con piastra frontale 20 x 235 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	a sinistra/destra	20 x 235 x 3 mm	12 - 24 V DC	EV1
103642	Serratura motorizzata IQ lock EL	con piastra frontale 20 x 235 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	a sinistra/destra	20 x 235 x 3 mm	12 - 24 V DC	EV1
178372	Serratura motorizzata IQ lock EL	con piastra frontale 24 x 235 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	a sinistra/destra	24 x 235 x 3 mm	12 - 24 V DC	EV1
121825	Serratura motorizzata IQ lock EL	con piastra frontale 20 x 235 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	72 mm	65 mm	a sinistra/destra	20 x 235 x 3 mm	12 - 24 V DC	EV1
103643	Serratura motorizzata IQ lock EL	con piastra frontale 20 x 235 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	72 mm	65 mm	a sinistra/destra	20 x 235 x 3 mm	12 - 24 V DC	EV1
163806	Serratura motorizzata IQ lock EL	con piastra frontale 24 x 235 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	a sinistra/destra	24 x 235 x 3 mm	12 - 24 V DC	EV1
121826	Serratura motorizzata IQ lock EL	con piastra frontale 20 x 235 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	a sinistra/destra	20 x 235 x 3 mm	12 - 24 V DC	EV1
103644	Serratura motorizzata IQ lock EL	con piastra frontale 20 x 235 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	a sinistra/destra	20 x 235 x 3 mm	12 - 24 V DC	EV1
121821	Serratura motorizzata IQ lock EL	con piastra frontale quadrangolare 24 x 270 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	a sinistra/destra	24 x 270 x 3 mm	12 - 24 V DC	EV1
103640	Serratura motorizzata IQ lock EL	con piastra frontale quadrangolare 24 x 270 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	a sinistra/destra	24 x 270 x 3 mm	12 - 24 V DC	EV1
157359	Serratura motorizzata IQ lock EL	con piastra frontale quadrangolare 22 x 285 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	a sinistra/destra	22 x 285 x 3 mm	12 - 24 V DC	EV1
162566	Serratura motorizzata IQ lock EL	con piastra frontale quadrangolare 28 x 270 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	a sinistra/destra	28 x 270 x 3 mm	12 - 24 V DC	EV1
121822	Serratura motorizzata IQ lock EL	con piastra frontale quadrangolare 24 x 270 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	a sinistra/destra	24 x 270 x 3 mm	12 - 24 V DC	EV1
115021	Serratura motorizzata IQ lock EL	con piastra frontale quadrangolare 24 x 270 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	a sinistra/destra	24 x 270 x 3 mm	12 - 24 V DC	EV1
163328	Serratura motorizzata IQ lock EL	con piastra frontale quadrangolare 22 x 285 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	a sinistra/destra	22 x 285 x 3 mm	12 - 24 V DC	EV1
162567	Serratura motorizzata IQ lock EL	con piastra frontale quadrangolare 28 x 270 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	a sinistra/destra	28 x 270 x 3 mm	12 - 24 V DC	EV1
121823	Serratura motorizzata IQ lock EL	con piastra frontale quadrangolare 24 x 270 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	a sinistra/destra	24 x 270 x 3 mm	12 - 24 V DC	EV1
103641	Serratura motorizzata IQ lock EL	con piastra frontale quadrangolare 24 x 270 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	a sinistra/destra	24 x 270 x 3 mm	12 - 24 V DC	EV1
157360	Serratura motorizzata IQ lock EL	con piastra frontale quadrangolare 22 x 285 x 3 mm / Alimentazione: 12 - 24 V DC ; Assorbimento elettrico: ; 80 mA / 24 V; 160 mA / 12V; assorbimento elettrico max. (breve): ; 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	a sinistra/destra	22 x 285 x 3 mm	12 - 24 V DC	EV1

* Avviso sui prodotti esposti

I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
