ECdrive T2-FR * Sistema di porta scorrevole lineare automatica per vie di fuga e uscite di sicurezza per porte con ante di fino a 140 kg
- Design snello con altezza copertura di soli 100 mm per maggiore libertà di progettazione
- Ammesso con carrello di scorrimento doppio e GCprofile Therm con ante di fino a 140 kg
- Montaggio efficiente tramite guida di scorrimento preforata e fessure
- Guida a pavimento continua per la deviazione controllata di acqua piovana
- Le guide per cavi integrate facilitano la posa dei cavi
- Connettività e integrabilità tramite standard aperto (BACnet) nella Building automation
- Autoriconoscimento e memorizzazione errori indipendente
- Ingressi ed uscite configurabili per svolgere diverse funzioni
- Batteria integrata per apertura di emergenza in caso di black-out
- Il carrello autopulente riduce gli interventi di manutenzione
- Diversi blocchi meccanici ed elettrici sono disponibili come optional
- Interfaccia assistenza per una facile manutenzione
Con il suo design snello, i la nuova ECdrive T2-FR offre nuove possibilità di configurazione e un eccellente rapporto qualità-prezzo. Utilizzata insieme al sistema di profilo GCprofile Therm migliora ulteriormente l'efficienza energetica.
Campi di applicazione
- Sistemi di porte scorrevoli a una e a due ante lungo vie di fuga e uscite di sicurezza
- Porte interne ed esterne soggette a traffico elevato
- Soluzione completa per ingressi con GCprofile Therm e sopraluce
- In caso di requisiti elevati di ermeticità o efficienza energetica
- Possibili larghezze di apertura da 700 a 3000 mm
- Pesi delle ante di fino a 140 kg per anta
- I profili idonei sono ISO-Glas e Mono-Glas, GCprofile Therm, profilo di fissaggio ESG, telaio anta di legno a cura del cliente
Situazioni di montaggio in oggetti di riferimento e video

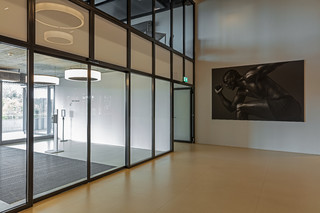

ECdrive T2 FR nel centro sportivo OYM
L’ECdrive T2-FR di GEZE garantisce la protezione della via di fuga nell’area di ingresso ad alta frequenza. © Lorenz Frey / GEZE GmbH

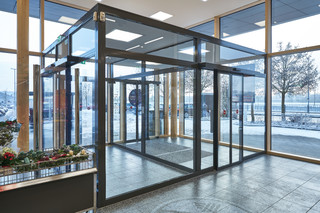

Azionamento porta scorrevole automatica ECdrive T2-FR installato nella filiale Aldi Süd di Mühldorf
Sistema di porta scorrevole lineare automatica in vie di fuga e uscite di sicurezza © Robert Sprang / GEZE GmbH

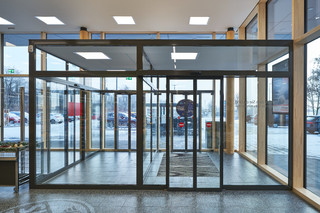

Azionamento porta scorrevole automatica ECdrive T2-FR installato nella filiale Aldi Süd di Mühldorf
Sistema di porta scorrevole lineare automatica in vie di fuga e uscite di sicurezza © Robert Sprang / GEZE GmbH

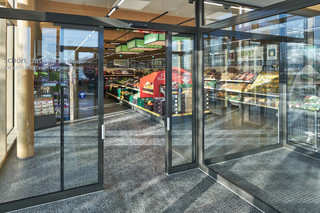

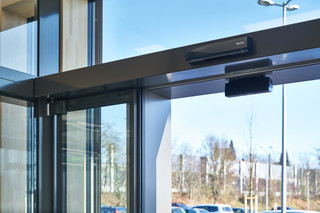

Azionamento porta scorrevole automatica ECdrive T2-FR installato nella filiale Aldi Süd di Mühldorf
Sistema di porta scorrevole lineare automatica in vie di fuga e uscite di sicurezza con controllo e protezione GC 339, GC 363 R e GC 363 SF. © Robert Sprang / GEZE GmbH

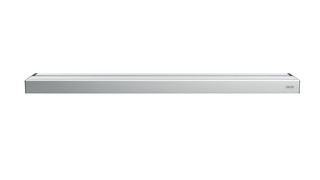

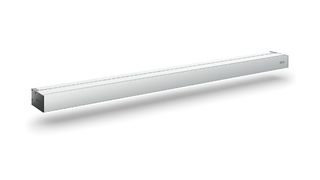

Automazione per porte scorrevoli ECdrive T2-FR
Sistema di porta scorrevole lineare automatica in vie di fuga e uscite di sicurezza © Robert Sprang / GEZE GmbH

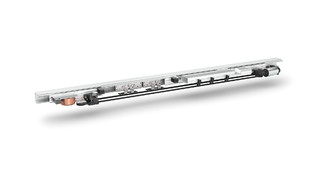

ECdrive sistema di porta scorrevole
L’ulteriore sviluppo della soluzione collaudata di scorrimento offre nuovi vantaggi, in particolare per quanto riguarda la necessità di porte molto ampie e di ampia portata. © GEZE GmbH
Specifiche del prodotto
| ECdrive T2-FR | |
| Per sistemi di porte a un'anta | Sì |
| Per sistemi di porte a due ante | Sì |
| ISO-Glas intelaiato con precisione | Sì |
| ISO – Profilo con sezione da 30 mm | Sì |
| ESG – Profilo con sezione di 18 mm | Sì |
| GGS – Soluzione tutto vetro con fissaggio puntuale | Sì |
| GGS – Soluzione tutto vetro con fissaggio puntuale | Sì |
| Altezza | 100 mm |
| Profondità | 190 mm |
| Peso anta (max.) | 120 kg |
| Peso dell'anta (max.) a un'anta con GCprofile Therm e carrello scorrevole doppio | 140 kg |
| Peso anta (max.) a due ante | 120 kg |
| Peso dell'anta (max.) a 2 ante con GCprofile Therm e carrello scorrevole doppio | 140 kg |
| Vano di apertura a un'anta | 700 mm - 3000 mm |
| Larghezza di apertura a 1 anta con GCprofile Therm | 1500 mm |
| Angolo di apertura a due ante | 900 mm - 3000 mm |
| Larghezza di apertura a 2 ante con GCprofile Therm | 3000 mm |
| Temperatura di esercizio | -15 - 50 °C |
| Tipo di protezione | IP20 |
| Separazione dalla rete | Interruttore generale nell'automazione |
| Conformità alle norme | AutSchR, DIN 18650, DIN EN ISO 13849: Performance Level D, EN 16005 |
Download
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH
LABELLING OBLIGATION: © Lorenz Frey / GEZE GmbH
Varianti e accessori
* Avviso sui prodotti esposti
I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
