TSA 325 NT GG Sistema di porta girevole automatica per la realizzazione di soluzioni a tutto vetro
- Soluzione di automazione molto silenziosa e a bassa usura con altezza corona min. di 17 mm
- I sistemi di automazione e controllo sono completamente nascosti nel pavimento
- Il tetto in vetro con profili ridotti offre un'ulteriore trasparenza
- I profili in alluminio ridotti con bordi arrotondati creano un look moderno
- Parete del tamburo in vetro stratificato di sicurezza curvo (VSG)
- Anta della porta in vetro di sicurezza temprato (ESG) con telaio sottile
- Due semigusci in vetro precompresso (TVG) formano il tetto tenuto insieme dalle viti fermavetro in acciaio inossidabile
- Chiusura precisa dell'anta della porta con le pareti laterali
- Elevato effetto isolante contro le correnti d'aria, le intemperie e i rumori
- Velocità automatica regolabile in base al traffico di attraversamento
- Comando manuale della porta possibile, per es. per eseguire lavori di pulizia
- Connettività e integrabilità tramite standard aperto (BACnet) nella Building automation
- Autoriconoscimento e memorizzazione errori indipendente
- Ingressi ed uscite configurabili per svolgere diverse funzioni
- Batteria ricaricabile integrata per l'apertura d'emergenza in caso di errori riguardanti la sicurezza come ad esempio mancanza di corrente
Sistema di porta girevole automatica per la realizzazione di soluzioni a tutto vetro
Campi di applicazione
- Sistemi per porte a tutto vetro a tre e quattro ante
- Porte interne ed esterne soggette a traffico elevato
- Ingressi di edifici di rappresentanza a elevata incidenza luminosa
- Facciate continue
- Facciate in vetro con massime esigenze di design
- Diametro interno possibile da 1800 a 3000 mm
Situazioni di montaggio in oggetti di riferimento e video
TSA 325 NT GG

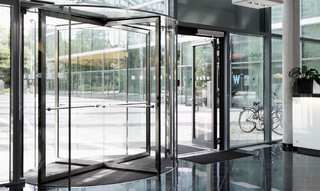

Adatto per l’area interna e esterna protetta, con pareti divisorie mobili in vetro. Ha un pregiato design architettonico ed è combinabile con tutti gli altri tipi di elementi. © Erwin Kamphuis / GEZE GmbH
TSA 325 NT GG
Adatto per l’area interna e esterna protetta, con pareti divisorie mobili in vetro. Ha un pregiato design architettonico ed è combinabile con tutti gli altri tipi di elementi. © Oliver Look / GEZE GmbH
TSA 325 NT GG
pareti divisorie mobili in vetro. Aree interne e esterne protette. Profilo integrato circolante per la registrazione delle unità funzionali. Superficie continua in vetro - nessun profilo visibile. Ottima pretesa architettonica. Combinabile con tutti gli altri tipi di elementi. © Stefan Dauth / GEZE GmbH
sistema di porta girevole - TSA 325 GG + automatismo per porta a battente - TSA 160 NT, FU Campus Dahlem
Tre e quattro sistemi di porta di tutto vetro a comando manuale, porte interne ed esterne soggette a traffico elevato © Stefan Dauth / GEZE GmbH
TSA 325 NT GG
pareti divisorie mobili in vetro. Aree interne e esterne protette. Profilo integrato circolante per la registrazione delle unità funzionali. Superficie continua in vetro - nessun profilo visibile. Ottima pretesa architettonica. ESG 6 mm o 8 mm, disposti su entrambi i lati con un profilo. Combinabile con tutti gli altri tipi di elementi. © Erwin Kamphuis / GEZE GmbH
Specifiche del prodotto
| TSA 325 NT GG | |
| Comando manuale | Sì |
| Con limitatore di velocità (opzionale) | Sì |
| Con sistema di posizionamento automatico (opzionale) | Sì |
| Comando completamente automatico | Sì |
| Funzione Servo | Sì |
| Soluzione per vie di fuga ed uscite di sicurezza - funzione break-out (BO) | No |
| Funzione break-out (BO) | No |
| Diametro interno (min.) | 1800 mm |
| Diametro interno (max.) | 3000 mm |
| Soluzione a 3 ante | Sì |
| Soluzione a 4 ante | Sì |
| Altezza max. passaggio | 3000 mm |
| Altezza cappello (min.) | 17 mm |
| Parti fisse laterali | 16 mm GG, Vetri speciali su richiesta |
| Struttura del tetto | tetto in vetro |
| Illuminazione | impossibile nel tetto a vetro |
| Tipologia tappeto interno | zerbino zerbino tecnico ad alta resistenza, tappetino su richiesta del cliente |
| lama d'aria | a richiesta |
| Posizione chiusura notturna | Esterno |
| Tipologia chiusura notturna | Manuale |
| Costruzione chiusura notturna | Vetro stratificato laminato VSL 10 mm, |
| Bloccaggio | Manuale |
| Maniglioni orizzontali o verticali | Sì |
| Anello a pavimento | Sì |
| Automazione sottopavimento | Sì |
| Pulsante per disabili | Sì |
| Conformità alle norme | DIN 18650, EN 16005 |
