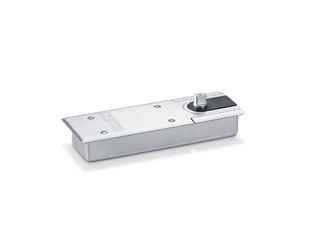

TS 550 NV Chiudiporta a pavimento per porte a battente e pendolari a un'anta con larghezza dell'anta max. 1400 mm con forza di chiusura regolabile EN 3-6 e con blocco attivabile e disattivabile
- Forza di chiusura regolabile in continuo EN3-6
- Utilizzabile per porte con cerniera a destra e a sinistra (lato a tirare) senza inversione
- Ritardo di chiusura regolabile dall’angolo di apertura massimo fino a 80° circa
- Blocco meccanico nel chiudiporta con campo di blocco 85°-165°
- Finecorsa idraulico, che accelera la porta poco prima della posizione chiusa
- La velocità di chiusura può essere regolata individualmente
- Lo smorzamento in apertura integrato frena le porte che vengono aperte troppo energicamente
- Tutte le funzioni possono essere regolate dalla parte superiore anche dopo il montaggio
Chiudiporta a pavimento per porte a battente e pendolari a un'anta con larghezza dell'anta max. 1400 mm con forza di chiusura regolabile EN 3-6 e con blocco attivabile e disattivabile
Campi di applicazione
- Porte a battente e porte a vento destra e sinistra
- Porte a battente e pendolari con larghezza dell'anta fino a 1400 mm e 300 kg di peso
- Porte altamente frequentate e pesanti
- Montaggio nascosto a pavimento
Situazioni di montaggio in oggetti di riferimento e video

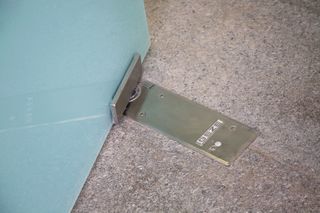

Dettagli TS 550 NV presso Glas Trösch, Kempten.
GEZE chiusura a pavimento TS 500 NV per impianti tutto cristallo angolari nell’anta della porta, utilizzabili con porte a battente e a vento © Nikolaus Grünwald / GEZE GmbH
TS 500 NV, Palacio de las Artes, Valencia, Spagna
GEZE chiusura a pavimento TS 500 NV per impianti tutto cristallo angolari nell’anta della porta, utilizzabili con porte a battente e a vento © Pau Esculies / GEZE GmbH

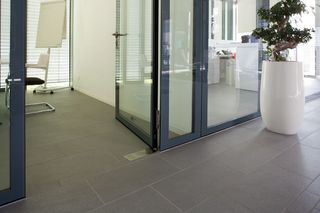

TS 550 NV installato nel cancello GEZE, Leonberg.
GEZE chiusura a pavimento TS 500 NV per impianti tutto cristallo angolari nell’anta della porta, utilizzabili con porte a battente e a vento © Nikolaus Grünwald / GEZE GmbH
Chiudiporta a pavimento TS 500 NV in CGG Drenova Cemetery
GEZE chiusura a pavimento TS 500 NV per impianti tutto cristallo angolari nell’anta della porta, utilizzabili con porte a battente e a vento, con finecorsa idraulico che accelera la porta poco prima della posizione chiusa © Robert Les / GEZE GmbH
Chiudiporta a pavimento TS 500 NV in CGG Drenova Cemetery, Rijeka
GEZE chiusura a pavimento TS 500 NV per impianti tutto cristallo angolari nell’anta della porta, utilizzabili con porte a battente e a vento, con finecorsa idraulico che accelera la porta poco prima della posizione chiusa © Robert Les / GEZE GmbH
Specifiche del prodotto
| TS 550 NV | |
| Utilizzo su porta a vento/battente | Porta battente, Porta a vento |
| Tipo di montaggio | Pavimento |
| Angolo di apertura (max.) | 170 ° |
| Larghezza dell'anta (max.) | 1400 mm |
| Peso dell'anta (max.) | 300 kg |
| Direzione DIN | a sinistra/destra |
| Forza di chiusura regolabile | Sì, senza soluzione di continuità |
| Velocità di chiusura regolabile | Sì |
| Colpo finale regolabile | Sì, tramite valvola |
| Resistenza in apertura integrata | fissaggio meccanico |
| Ritardo di chiusura integrato | Sì |
| Posizione regolazione forza di chiusura | Sopra |
| Campo di regolazione | 85 ° - 165 ° |
