Chiudiporta con funzione free swing 2 ante

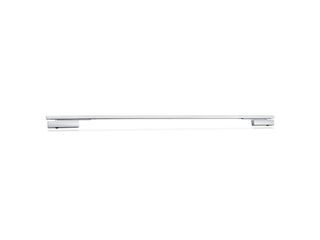

TS 5000 ISM con funzione free swing * Sistema chiudiporta aereo con braccio a slitta per porte a due ante con meccanismo integrato di controllo chiusura e funzione free swing sull'anta attiva

Sistema di chiudiporta aerei con braccio a slitta TS 5000 ISM Chiudiporta per le porte a due ante con meccanismo integrato di controllo chiusura e smorzamento in apertura integrata, il che significa che le porte spalancate con forza vengono frenate.
  • Sistema formato da TS 5000 E HY 3-6 e TS 5000 e braccio a slitta ISM
  • Anta passiva con TS 5000 con forza di chiusura EN2-6 o TS 5000 ECline con forza di chiusura EN3-5
  • Anta attiva con TS 5000 E Hy (24 V) e forza di chiusura regolabile EN3-6
  • Utilizzabile per porte con cerniera a destra e a sinistra (lato a tirare) senza inversione
  • Il meccanismo integrato di controllo chiusura mantiene l'anta attiva in posizione di attesa fino alla chiusura dell'anta passiva
  • Con funzione di tenuta in apertura comfort sull'anta attiva per bloccare la porta nell'angolo di apertura massimo
Mostra altro
  • Finecorsa idraulico, che accelera la porta poco prima della posizione chiusa
  • Lo smorzamento in apertura integrato frena le porte che vengono aperte troppo energicamente
  • Visualizzazione della forza di chiusura per il controllo semplice dell'impostazione
  • Tutte le funzioni impostabili dal lato anteriore
Contattaci

TS 5000 ISM con funzione free swing

Sistema chiudiporta aereo con braccio a slitta per porte a due ante con meccanismo integrato di controllo chiusura e funzione free swing sull'anta attiva

Campi di applicazione

  • Porte tagliafuoco e tagliafumo
  • Porte a battente a doppia anta, lato destro e lato sinistro
  • Divisione simmetrica o asimmetrica della porta
  • Porte a battente con sporgenza cerniere max. 2800 mm e larghezza dell'anta di 1400 mm
  • Sporgenza cerniere minima 1300 mm, larghezza minima dell'anta passiva 400 mm
  • Installazione sull'anta lato cerniera

Specifiche del prodotto

TS 5000 ISM con funzione free swing
Assenza di barriere a norma DIN 18040 fino a larghezza dell'anta (max.) in mm 1400 mm
Larghezza dell'anta (max.) 1400 mm
Tipo di montaggio Installazione sull'anta lato cerniera
Angolo di apertura (max.) 180 °
Tensione di ingresso 24 V DC
Sporgenza cerniere min. 1300 mm
Larghezza min. anta passiva 400 mm
Idoneità porte tagliafuoco Sì
Range free swing 85 ° - 160 °
Forza di chiusura regolabile Sì, senza soluzione di continuità
Velocità di chiusura regolabile Sì
Colpo finale regolabile Sì, tramite valvola
Resistenza in apertura integrata Sì, regolabile idraulicamente
Posizione regolazione forza di chiusura Anteriore
Indicatore ottico della forza di chiusura Sì
Funzione di blocco in apertura Opzionale
Regolazione sequenza di chiusura integrata Sì

Download

Varianti e accessori

ISM braccio a slitta TS 5000 lunghezza in eccesso
Componenti

Braccio a slitta ISM TS 5000

Con controllo della sequenza di chiusura e leve

Dettagli dei prodotti
GEZE TS 5000 E Hy 3-6 closer Chiudiporta
Componenti

Corpo di chiusura TS 5000 E Hy 3-6

Corpo di base con leva free swing per chiudiporta aerei con braccio a slitta EN 3-6 con funzione free swing elettrica e leva free swing

Dettagli dei prodotti
GEZE TS 5000 corpo di chiusura
Componenti

Corpo di chiusura TS 5000

Corpo di base per chiudiporta aerei con braccio a slitta EN 2-6 con smorzamento in apertura

Dettagli dei prodotti

* Avviso sui prodotti esposti

I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
