Chiudiporta con funzione free swing 2 ante

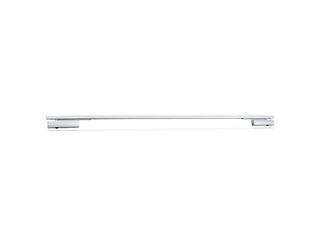

TS 5000 E-ISM/S con funzione free swing * Sistema chiudiporta aereo con braccio a slitta per porte a due ante, con meccanismo integrato di controllo chiusura, funzione free swing sull'anta attiva e unità elettrica di blocco in aperto sull'anta passiva
- Sistema formato da TS 5000 E Hy 3-6 e TS 5000 e braccio a slitta E-ISM/S con blocco sull'anta passiva
- Anta passiva con TS 5000 con forza di chiusura EN2-6 o TS 5000 ECline con forza di chiusura EN3-5
- Anta attiva con TS 5000 E Hy (24 V) e forza di chiusura regolabile EN3-6
- Utilizzabile per porte con cerniera a destra e a sinistra (lato a tirare) senza inversione
- Unità elettrica di blocco in aperto nel braccio a slitta dell'anta passiva, campo di blocco 80°-130°
- Il meccanismo integrato di controllo chiusura mantiene l'anta attiva in posizione di attesa fino alla chiusura dell'anta passiva
- Con funzione di tenuta in apertura comfort sull'anta attiva per bloccare la porta nell'angolo di apertura massimo
- Finecorsa idraulico, che accelera la porta poco prima della posizione chiusa
- La velocità di chiusura può essere regolata individualmente
- Lo smorzamento in apertura integrato frena le porte che vengono aperte troppo energicamente
- Visualizzazione della forza di chiusura per il controllo semplice dell'impostazione
- Tutte le funzioni impostabili dal lato anteriore
Campi di applicazione
- Porte tagliafuoco e tagliafumo
- Porte a battente a doppia anta, lato destro e lato sinistro
- Porte a battente con sporgenza cerniere max. 2800 mm e larghezza dell'anta di 1400 mm
- Divisione simmetrica o asimmetrica della porta
- Installazione sull'anta lato cerniera
- Impianti di blocco con funzione di blocco integrata su anta passiva
Specifiche del prodotto
| TS 5000 E-ISM/S con funzione free swing | |
| Assenza di barriere a norma DIN 18040 fino a larghezza dell'anta (max.) in mm | 1400 mm |
| Larghezza dell'anta (max.) | 1400 mm |
| Tipo di montaggio | Installazione sull'anta lato cerniera |
| Angolo di apertura (max.) | 180 ° |
| Tensione di ingresso | 24 V DC |
| Sporgenza cerniere min. | 1300 mm |
| Larghezza min. anta passiva | 400 mm |
| Idoneità porte tagliafuoco | Sì |
| Range free swing | 85 ° - 160 ° |
| Forza di chiusura regolabile | Sì, senza soluzione di continuità |
| Velocità di chiusura regolabile | Sì |
| Colpo finale regolabile | Sì, tramite valvola |
| Resistenza in apertura integrata | Sì, regolabile idraulicamente |
| Posizione regolazione forza di chiusura | Anteriore |
| Indicatore ottico della forza di chiusura | Sì |
| Funzione di blocco in apertura | elettricamente |
| Fermo sull'anta attiva / anta passiva | Sì / Sì |
| Campo di regolazione | 80 ° - 130 ° |
| Regolazione sequenza di chiusura integrata | Sì |
Varianti e accessori
* Avviso sui prodotti esposti
I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
