Braccio a V 2 ante

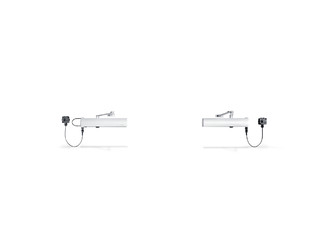

TS 4000 E-IS * Sistema chiudiporta aereo con braccio a V per porte a due ante con meccanismo integrato di controllo chiusura e unità elettrica di blocco in aperto

TS 4000 E-IS chiudiporta aerei per porte tagliafuoco e tagliafumo, chiudiporta a cremagliera con funzione di blocco elettroidraulico EN 1155 e forza di chiusura regolabile dall’inizio
  • Sistema costituito da due chiudiporta TS 4000 E-IS (anta attiva) e TS 4000 E (anta passiva) e meccanismo di sgancio
  • Forza di chiusura regolabile in continuo EN1-6
  • Tensione di esercizio 24 V DC
  • Utilizzabile per porte con cerniera a destra e a sinistra (lato a tirare) senza inversione
  • Blocco elettrico sui due lati con un campo di blocco di 80°-175°
  • Il meccanismo integrato di controllo chiusura mantiene l'anta attiva in posizione di attesa fino alla chiusura dell'anta passiva
Mostra altro
  • Smorzamento in apertura integrato sull'anta passiva, frena energicamente le porte spalancate
  • Colpo finale meccanico, che accelera la porta poco prima della posizione chiusa
  • La velocità di chiusura può essere regolata individualmente
  • Visualizzazione della forza di chiusura per il controllo semplice dell'impostazione
  • Tutte le funzioni sono impostabili dal lato anteriore (tranne il colpo finale)
Contattaci

TS 4000 E-IS

Campi di applicazione

  • Porte tagliafuoco e tagliafumo
  • Porte a battente a due ante
  • Porte a battente con sporgenza cerniere max. 2800 mm e larghezza dell'anta di 1400 mm
  • Installazione sull'anta lato cerniera e installazione su telaio lato opposto cerniera (diverse varianti)
  • Sistemi di blocco con funzione di blocco in aperto integrata

Specifiche del prodotto

TS 4000 E-IS
Assenza di barriere a norma DIN 18040 fino a larghezza dell'anta (max.) in mm 1400 mm
Larghezza dell'anta (max.) 1400 mm
Tipo di montaggio Installazione sull'anta lato cerniera, Installazione su telaio lato opposto cerniera
Angolo di apertura (max.) 180 °
Tensione di ingresso 24 V DC
Idoneità porte tagliafuoco Sì
Forza di chiusura regolabile Sì, senza soluzione di continuità
Velocità di chiusura regolabile Sì
Colpo finale regolabile Sì, tramite braccio a V
Posizione regolazione forza di chiusura Anteriore
Indicatore ottico della forza di chiusura Sì
Fermo sull'anta attiva / anta passiva Sì / Sì
Campo di regolazione 80 ° - 175 °
Regolazione sequenza di chiusura integrata Sì

Download

Varianti e accessori

braccio a V TS 4000/2000
Componenti

Braccio a V TS 4000/2000

Braccio a V standard

Dettagli dei prodotti
Braccio a V TS 4000/2000 allungato
Componenti

Braccio a V TS 4000 / 2000 allungato

Per installazione su telaio con profondità spalletta tra 70 e 170 mm

Dettagli dei prodotti
GEZE TS 4000 E Closer
Componenti

Corpo di chiusura TS 4000 E

Corpo di base per chiudiporta aerei con braccio a V EN 1-6 con unità elettrica di blocco in aperto

Dettagli dei prodotti

* Avviso sui prodotti esposti

I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
