Braccio a V 1 anta

TS 4000 EN 5-7 Chiudiporta aerei con braccio a V per porte a un'anta con larghezza dell'anta max. 1600 mm

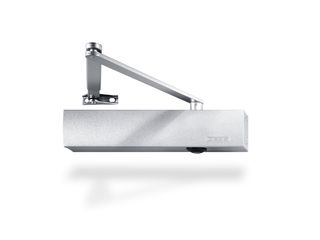

Chiudiporta TS 4000 aereo chiudiporta a cremagliera con braccio a V, forza di chiusura 1-6 e 5-7
  • Forza di chiusura regolabile in continuo EN 5-7
  • Utilizzabile per porte con cerniera a destra e a sinistra (lato a tirare) senza inversione
  • Colpo finale meccanico, che accelera la porta poco prima della posizione chiusa
  • La velocità di chiusura può essere regolata individualmente
  • Freno di apertura integrato, frena la forte apertura delle porte
  • Visualizzazione della forza di chiusura per il controllo semplice dell'impostazione
Mostra altro
  • Tutte le funzioni sono impostabili dal lato anteriore (tranne il colpo finale)
Contattaci

TS 4000 EN 5-7

Chiudiporta aerei con braccio a V per porte a un'anta con larghezza dell'anta max. 1600 mm

Campi di applicazione

  • Porte tagliafuoco e tagliafumo
  • Porte a battente destro e sinistro
  • Porte a battente con larghezza dell'anta fino a 1600 mm
  • Installazione sull'anta lato cerniera e installazione su telaio lato opposto cerniera
  • Possibilità di installazione sull'anta lato opposto cerniera con installazione a braccio parallelo

Situazioni di montaggio in oggetti di riferimento e video

Chiudiporta TS 4000 a una porta a 1 anta nel MST Medisch Spectrum Twente. GEZE chiudiporta TS 4000 con braccio a V su una porta a un’anta. finecorsa di braccio a V a smorzamento in apertura e visualizzazione della forza di chiusura integrate, utilizzabile anche per porte tagliafuoco e tagliafumo.

Chiudiporta TS 4000 a una porta a 1 anta nel MST Medisch Spectrum Twente.

GEZE chiudiporta TS 4000 con braccio a V su una porta a un’anta. finecorsa di braccio a V a smorzamento in apertura e visualizzazione della forza di chiusura integrate, utilizzabile anche per porte tagliafuoco e tagliafumo. © Erwin Kamphuis / GEZE GmbH

Chiudiporta TS 4000 MST Medisch Spectrum Twente GEZE chiudiporta TS 4000 con braccio a V su una porta a un’anta. finecorsa di braccio a V a smorzamento in apertura e visualizzazione della forza di chiusura integrate, utilizzabile anche per porte tagliafuoco e tagliafumo.

Chiudiporta TS 4000 MST Medisch Spectrum Twente

GEZE chiudiporta TS 4000 con braccio a V su una porta a un’anta. finecorsa di braccio a V a smorzamento in apertura e visualizzazione della forza di chiusura integrate, utilizzabile anche per porte tagliafuoco e tagliafumo. © Erwin Kamphuis / GEZE GmbH

Specifiche del prodotto

TS 4000 EN 5-7
Larghezza dell'anta (max.) 1600 mm
Tipo di montaggio Installazione sull'anta lato cerniera, Installazione sull'anta lato opposto cerniera, Installazione su telaio lato opposto cerniera
Angolo di apertura (max.) 180 °
Idoneità porte tagliafuoco Sì
Forza di chiusura regolabile Sì, senza soluzione di continuità
Velocità di chiusura regolabile Sì
Colpo finale regolabile Sì, tramite braccio a V
Posizione regolazione forza di chiusura Anteriore
Indicatore ottico della forza di chiusura Sì
Funzione di blocco in apertura Opzionale

Download

Varianti e accessori

braccio a V TS 4000/2000
Componenti

Braccio a V TS 4000/2000

Braccio a V standard

Dettagli dei prodotti
Link arm TS 4000/2000 extended
Componenti

Braccio a V TS 4000 / 2000 allungato

Per installazione su telaio con profondità spalletta tra 70 e 170 mm

Dettagli dei prodotti
GEZE TS 5000 corpo di chiusura
Componenti

Corpo di chiusura TS 4000 EN 5-7

Corpo di base per chiudiporta aerei con braccio a V EN 5-7

Dettagli dei prodotti
