TS 5000 L-R-ISM * Sistema chiudiporta aerei con braccio a slitta lato opposto cerniera con funzione antipanico per porte a due ante, sporgenza cerniere max. 2800 mm, con regolazione della sequenza di chiusura integrata, unità elettrica di blocco in aperto e centralina rilevatore fumo
- Sistema formato da due chiudiporta TS 5000 L e braccio a slitta R-ISM
- Forza di chiusura regolabile in continuo EN 2-6
- Tensione di esercizio 230 V AC
- Unità elettrica di blocco in aperto nel braccio a slitta con campo di blocco 80°
- Unità elettrica di blocco in aperto nel braccio a slitta con campo di blocco 80°-130°
- Il meccanismo integrato di controllo chiusura mantiene l'anta attiva in posizione di attesa fino alla chiusura dell'anta passiva
- Centralina rilevatore fumo integrata il cui segnale chiude automaticamente la porta in caso di incendio
- Interruttore antifumo con indicatore di sporco e tracciamento delle soglie di allarme
- Rilevatore di fumo ausiliario collegabile
- Finecorsa idraulico, che accelera la porta poco prima della posizione chiusa
- La velocità di chiusura può essere regolata individualmente
- Lo smorzamento in apertura integrato frena le porte che vengono aperte troppo energicamente
- Visualizzazione della forza di chiusura per il controllo semplice dell'impostazione
- Tutte le funzioni impostabili dal lato anteriore
Campi di applicazione
- Porte tagliafuoco e tagliafumo
- Porte a battente a due ante
- Divisione simmetrica o asimmetrica della porta
- Porte a battente con sporgenza cerniere max. 2800 mm e larghezza dell'anta di 1400 mm
- Sporgenza cerniere minima di 1560 mm, larghezza minima dell'anta attiva di 905 mm e dell'anta passiva di 380 mm
- Installazione sull'anta lato opposto cerniera
Situazioni di montaggio in oggetti di riferimento e video

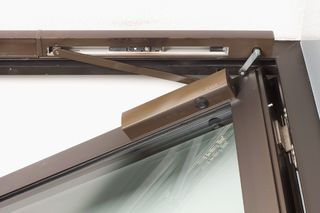

Chiudiporta TS 5000 L-R-ISM, installato da Generali Deutschland AG a Colonia.
chiudiporta aereo TS 5000 L-R-ISM per porte a due ante con meccanismo integrato di controllo chiusura non visibile viene montato sull’anta della porta sul lato opposto alle cerniere. In caso di incendio si attiva il rilevatore di fumo integrato e la porta si chiude automaticamente. © Lothar Wels / GEZE GmbH
Chiudiporta TS 5000 L-R-ISM, installato da Generali Deutschland AG a Colonia.
chiudiporta aereo TS 5000 L-R-ISM per porte a due ante con meccanismo integrato di controllo chiusura non visibile viene montato sull’anta della porta sul lato opposto alle cerniere. In caso di incendio si attiva il rilevatore di fumo integrato e la porta si chiude automaticamente. © Lothar Wels / GEZE GmbH
Chiudiporta TS 5000 L-R-ISM, installato da Generali Deutschland AG a Colonia.
chiudiporta aereo TS 5000 L-R-ISM per porte a due ante con meccanismo integrato di controllo chiusura non visibile viene montato sull’anta della porta sul lato opposto alle cerniere. In caso di incendio si attiva il rilevatore di fumo integrato e la porta si chiude automaticamente. © Lothar Wels / GEZE GmbH
Specifiche del prodotto
| TS 5000 L-R-ISM | |
| Assenza di barriere a norma DIN 18040 fino a larghezza dell'anta (max.) in mm | 1400 mm |
| Larghezza dell'anta (max.) | 1400 mm |
| Tipo di montaggio | Installazione sull'anta lato opposto cerniera |
| Angolo di apertura (max.) | 130 ° |
| Tensione di ingresso | 230 V AC |
| Frequenza tensione di alimentazione | 50 Hz |
| Sporgenza cerniere min. | 1560 mm |
| Larghezza min. anta passiva | 380 mm |
| Idoneità porte tagliafuoco | Sì |
| Forza di chiusura regolabile | Sì, senza soluzione di continuità |
| Velocità di chiusura regolabile | Sì |
| Colpo finale regolabile | Sì, tramite valvola |
| Resistenza in apertura integrata | Sì, regolabile idraulicamente |
| Posizione regolazione forza di chiusura | Anteriore |
| Indicatore ottico della forza di chiusura | Sì |
| Funzione di blocco in apertura | elettricamente |
| Fermo sull'anta attiva / anta passiva | Sì / Sì |
| Campo di regolazione | 80 ° |
| Rivelatore fumo integrato | Sì |
| Regolazione sequenza di chiusura integrata | Sì |
