TS 5000 ISM

TS 5000 L-ISM * Sistema chiudiporta aerei braccio a slitta lato opposto cerniera per porte a due ante, sporgenza cerniere max. 2800 mm con regolazione della sequenza di chiusura integrata

Sistema di chiudiporta aerei con braccio a slitta TS 5000 ISM Chiudiporta per le porte a due ante con meccanismo integrato di controllo chiusura e smorzamento in apertura integrata, il che significa che le porte spalancate con forza vengono frenate.
  • Sistema con due chiudiporta TS 5000 L e braccio a slitta ISM per lato opposto cerniera
  • Forza di chiusura regolabile in continuo EN 2-6
  • Utilizzabile per porte con cerniera a destra e a sinistra (lato a tirare) senza inversione
  • Il meccanismo integrato di controllo chiusura mantiene l'anta attiva in posizione di attesa fino alla chiusura dell'anta passiva
  • Finecorsa idraulico, che accelera la porta poco prima della posizione chiusa
  • La velocità di chiusura può essere regolata individualmente
Mostra altro
  • Lo smorzamento in apertura integrato frena le porte che vengono aperte troppo energicamente
  • Visualizzazione della forza di chiusura per il controllo semplice dell'impostazione
  • Tutte le funzioni impostabili dal lato anteriore
Contattaci

TS 5000 L-ISM

Campi di applicazione

  • Porte tagliafuoco e tagliafumo
  • Porte a battente a due ante
  • Divisione simmetrica o asimmetrica della porta
  • Porte a battente con sporgenza cerniere max. 2800 mm e larghezza dell'anta di 1400 mm
  • Sporgenza cerniere minima 1360 mm, larghezza minima dell'anta passiva 380 mm
  • Disponibile funzione antipanico sull'anta attiva
  • Installazione sull'anta lato opposto cerniera

Situazioni di montaggio in oggetti di riferimento e video

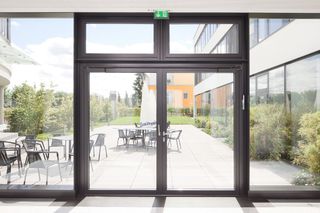

chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato nella Rheinlandhaus di Colonia. Sistema di chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico e meccanismo integrato di controllo chiusura.

chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato nella Rheinlandhaus di Colonia.

Sistema di chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico e meccanismo integrato di controllo chiusura. © Lothar Wels / GEZE GmbH

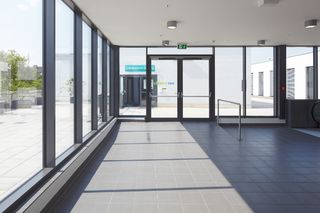

chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato nel City Point di Fürstenfeldbruck. Sistema di chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico e meccanismo integrato di controllo chiusura.

chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato nel City Point di Fürstenfeldbruck.

Sistema di chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico e meccanismo integrato di controllo chiusura. © Robert Sprang / GEZE GmbH

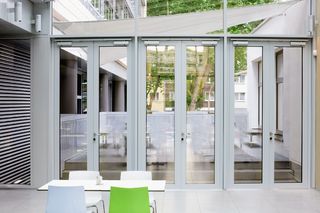

chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato nella Häussler Global Office GmbH di Stoccarda. Sistema di chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico e meccanismo integrato di controllo chiusura.

chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato nella Häussler Global Office GmbH di Stoccarda.

Sistema di chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico e meccanismo integrato di controllo chiusura. © Dirk Wilhelmy / GEZE GmbH

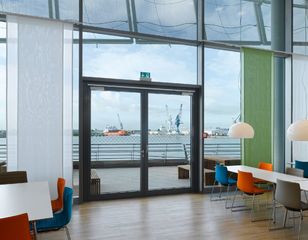

chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato da Unilever ad Amburgo. Sistema di chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico e meccanismo integrato di controllo chiusura.

chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato da Unilever ad Amburgo.

Sistema di chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico e meccanismo integrato di controllo chiusura. © Jochen Stüber / GEZE GmbH

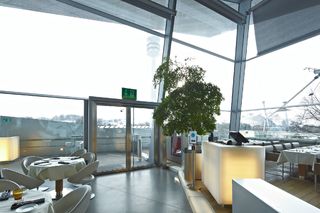

chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato al BMW Welt di Monaco di Baviera. Sistema di chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico e meccanismo integrato di controllo chiusura.

chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato al BMW Welt di Monaco di Baviera.

Sistema di chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico e meccanismo integrato di controllo chiusura. © Robert Sprang / GEZE GmbH

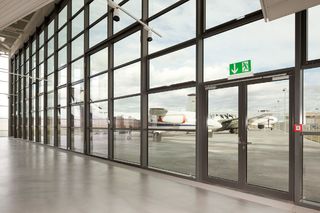

chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato nel Dorniermuseum di Friedrichshafen. Sistema di chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico e meccanismo integrato di controllo chiusura.

chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato nel Dorniermuseum di Friedrichshafen.

Sistema di chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante con funzione antipanico e meccanismo integrato di controllo chiusura. © Dirk Wilhelmy / GEZE GmbH

Specifiche del prodotto

TS 5000 L-ISM
Assenza di barriere a norma DIN 18040 fino a larghezza dell'anta (max.) in mm 1100 mm
Larghezza dell'anta (max.) 1400 mm
Tipo di montaggio Installazione sull'anta lato opposto cerniera
Angolo di apertura (max.) 130 °
Sporgenza cerniere min. 1360 mm
Larghezza min. anta passiva 380 mm
Idoneità porte tagliafuoco Sì
Forza di chiusura regolabile Sì, senza soluzione di continuità
Velocità di chiusura regolabile Sì
Colpo finale regolabile Sì, tramite valvola
Resistenza in apertura integrata Sì, regolabile idraulicamente
Posizione regolazione forza di chiusura Anteriore
Indicatore ottico della forza di chiusura Sì
Funzione di blocco in apertura Opzionale
Regolazione sequenza di chiusura integrata Sì

Download

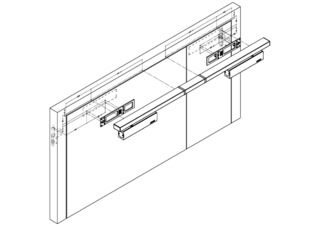

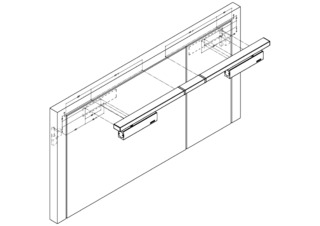

Sistema di chiudiporta aerei con braccio a slitta TS 5000 ISM

LABELLING OBLIGATION:  © GEZE GmbH

Ripresa prodotto (51693)
chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato al BMW Welt di Monaco di Baviera.

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

Situazione di montaggio (45479)
chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato da Unilever ad Amburgo.

LABELLING OBLIGATION:  © Jochen Stüber / GEZE GmbH

Situazione di montaggio (46262)
chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato nel City Point di Fürstenfeldbruck.

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

Situazione di montaggio (49749)
chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato nel Dorniermuseum di Friedrichshafen.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Situazione di montaggio (45083)
chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato nella Häussler Global Office GmbH di Stoccarda.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Situazione di montaggio (48638)
chiudiporta aerei con braccio a slitta TS 5000 L-ISM, installato nella Rheinlandhaus di Colonia.

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Situazione di montaggio (50267)

Varianti e accessori

ISM braccio a slitta TS 5000 lunghezza in eccesso
Componenti

Braccio a slitta ISM BG TS 5000

Con controllo della sequenza di chiusura e leve

Dettagli dei prodotti
GEZE TS 5000 corpo di chiusura
Componenti

Corpo di chiusura TS 5000 L

Per chiudiporta aerei con braccio a slitta EN 2-6 su lato opposto cerniera

Dettagli dei prodotti
