Braccio a slitta 2 ante

TS 5000 ISM Sistema chiudiporta aerei con braccio a slitta per porte a due ante con meccanismo integrato di controllo chiusura

Sistema di chiudiporta aerei con braccio a slitta TS 5000 ISM Chiudiporta per le porte a due ante con meccanismo integrato di controllo chiusura e smorzamento in apertura integrata, il che significa che le porte spalancate con forza vengono frenate.

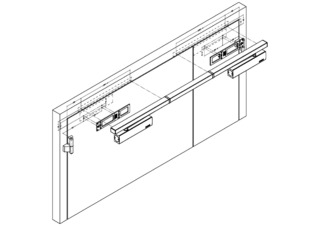

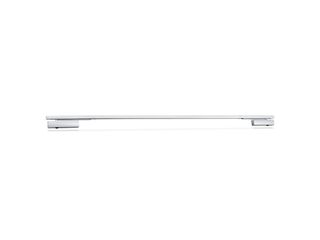

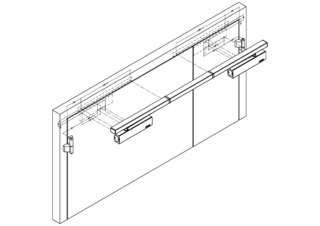

  • Sistema formato da due chiudiporta TS 5000 e braccio a slitta ISM
  • Forza di chiusura regolabile in continuo EN 2-6
  • Utilizzabile per porte con cerniera a destra e a sinistra (lato a tirare) senza inversione
  • Il meccanismo integrato di controllo chiusura mantiene l'anta attiva in posizione di attesa fino alla chiusura dell'anta passiva
  • Finecorsa idraulico, che accelera la porta poco prima della posizione chiusa
  • La velocità di chiusura può essere regolata individualmente
Mostra altro
  • Lo smorzamento in apertura integrato frena le porte che vengono aperte troppo energicamente
  • Visualizzazione della forza di chiusura per il controllo semplice dell'impostazione
  • Tutte le funzioni impostabili dal lato anteriore
Contattaci

Sistema chiudiporta aerei con braccio a slitta per porte a due ante con meccanismo integrato di controllo chiusura

Campi di applicazione

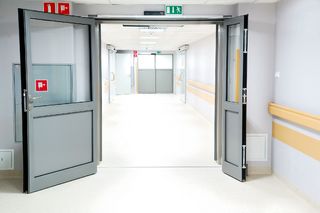

  • Porte tagliafuoco e tagliafumo

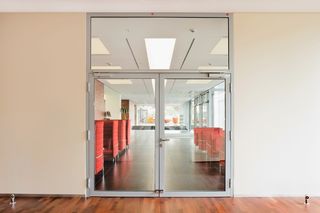

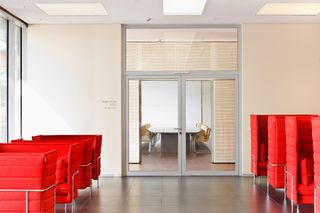

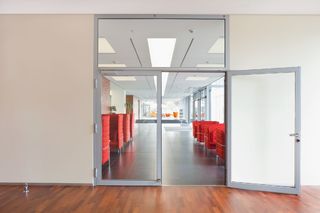

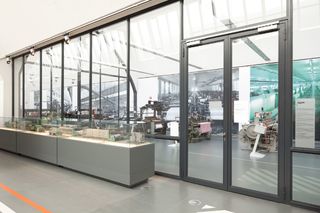

  • Porte a battente a due ante
  • Divisione simmetrica o asimmetrica della porta
  • Porte a battente con sporgenza cerniere max. di 2800 mm e larghezza dell’anta max. di 1400 mm, lunghezza in eccesso max. 3200 mm
  • Sporgenza cerniere minima 1300 mm, larghezza minima dell'anta passiva 400 mm
  • Installazione sull'anta lato cerniera

Specifiche del prodotto

TS 5000 ISM
Assenza di barriere a norma DIN 18040 fino a larghezza dell'anta (max.) in mm 1100 mm
Larghezza dell'anta (max.) 1400 mm
Tipo di montaggio Installazione sull'anta lato cerniera
Angolo di apertura (max.) 180 °
Sporgenza cerniere min. 1300 mm
Larghezza min. anta passiva 400 mm
Idoneità porte tagliafuoco
Forza di chiusura regolabile Sì, senza soluzione di continuità
Velocità di chiusura regolabile
Colpo finale regolabile Sì, tramite valvola
Resistenza in apertura integrata Sì, regolabile idraulicamente
Posizione regolazione forza di chiusura Anteriore
Indicatore ottico della forza di chiusura
Funzione di blocco in apertura Opzionale
Regolazione sequenza di chiusura integrata
