TS 5000 E-ISM

TS 5000 L-E-ISM * Sistema chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante, sporgenza cerniere max. 2800 mm, con regolazione della sequenza di chiusura integrata e unità elettrica di blocco in aperto

Chiudiporta TS 5000 L-ISM sistema chiudiporta aerei per porte a due ante con regolazione della sequenza di chiusura meccanica integrata, montaggio standard sull’anta della porta/lato opposto cerniera

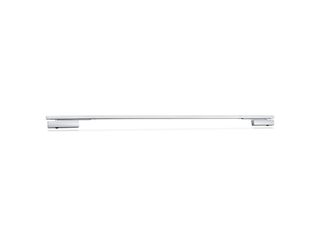

  • Sistema formato da due chiudiporta TS 5000 L e braccio a slitta E-ISM
  • Forza di chiusura regolabile in continuo EN 2-6
  • Tensione di esercizio 24 V DC
  • Unità elettrica di blocco in aperto nel braccio a slitta con campo di blocco 80°
  • Unità elettrica di blocco in aperto nel braccio a slitta con campo di blocco 80°-130°
  • Il meccanismo integrato di controllo chiusura mantiene l'anta attiva in posizione di attesa fino alla chiusura dell'anta passiva
Mostra altro
  • Finecorsa idraulico, che accelera la porta poco prima della posizione chiusa
  • La velocità di chiusura può essere regolata individualmente
  • Lo smorzamento in apertura integrato frena le porte che vengono aperte troppo energicamente
  • Visualizzazione della forza di chiusura per il controllo semplice dell'impostazione
  • Tutte le funzioni impostabili dal lato anteriore
Contattaci

Sistema chiudiporta aerei con braccio a slitta lato opposto cerniera per porte a due ante, sporgenza cerniere max. 2800 mm, con regolazione della sequenza di chiusura integrata e unità elettrica di blocco in aperto

Campi di applicazione

  • Porte tagliafuoco e tagliafumo
  • Porte a battente a due ante
  • Divisione simmetrica o asimmetrica della porta
  • Porte a battente con sporgenza cerniere max. 2800 mm e larghezza dell'anta di 1400 mm
  • Sporgenza cerniere minima 1360 mm, larghezza minima dell'anta passiva 380 mm
  • Disponibile funzione antipanico sull'anta attiva

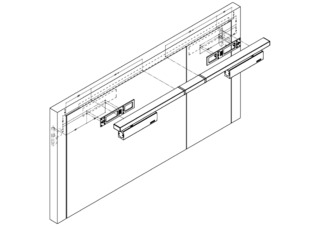

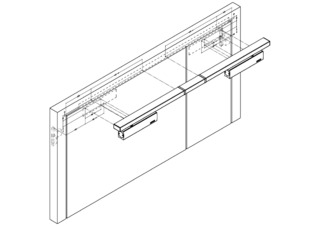

  • Installazione sull'anta lato opposto cerniera
  • Sistemi di blocco con funzione di blocco in aperto integrata

Specifiche del prodotto

TS 5000 L-E-ISM
Assenza di barriere a norma DIN 18040 fino a larghezza dell'anta (max.) in mm 1400 mm
Larghezza dell'anta (max.) 1400 mm
Tipo di montaggio Installazione sull'anta lato opposto cerniera
Angolo di apertura (max.) 130 °
Tensione di ingresso 24 V DC
Sporgenza cerniere min. 1360 mm
Larghezza min. anta passiva 380 mm
Idoneità porte tagliafuoco
Forza di chiusura regolabile Sì, senza soluzione di continuità
Velocità di chiusura regolabile
Colpo finale regolabile Sì, tramite valvola
Resistenza in apertura integrata Sì, regolabile idraulicamente
Posizione regolazione forza di chiusura Anteriore
Indicatore ottico della forza di chiusura
Funzione di blocco in apertura elettricamente
Fermo sull'anta attiva / anta passiva Sì / Sì
Campo di regolazione 80 °
Regolazione sequenza di chiusura integrata
