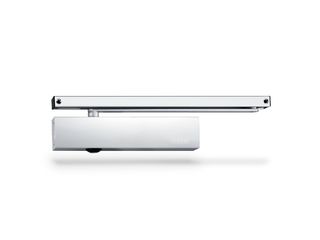

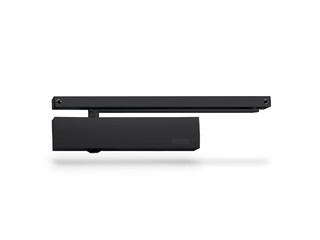

TS 5000 * Chiudiporta aerei con braccio a slitta per porte a un'anta con larghezza dell'anta max. 1400 mm
- Forza di chiusura regolabile in continuo EN 2-6
- Utilizzabile per porte con cerniera a destra e a sinistra (lato a tirare) senza inversione
- Finecorsa idraulico, che accelera la porta poco prima della posizione chiusa
- La velocità di chiusura può essere regolata individualmente
- Lo smorzamento in apertura integrato frena le porte che vengono aperte troppo energicamente
- Visualizzazione della forza di chiusura per il controllo semplice dell'impostazione
- Tutte le funzioni impostabili dal lato anteriore
Questo chiudiporta aereo per porte a un'anta è ideale per realizzare delle linee chiare. È omologato per il montaggio su porte tagliafuoco e tagliafumo.
Campi di applicazione
- Porte tagliafuoco e tagliafumo
- Porte a battente destro e sinistro
- Porte a battente con larghezza dell'anta fino a 1400 mm
- Installazione sull'anta lato cerniera e installazione su telaio lato opposto cerniera

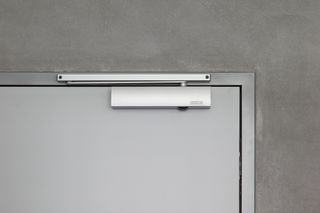

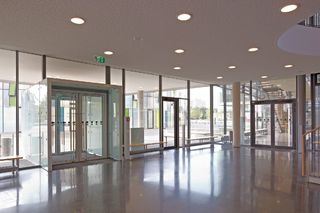

Situazioni di montaggio in oggetti di riferimento e video
Design minimal per porte a battente moderne: chiudiporta GEZE TS 5000
TS 5000 consente di chiudere le porte in modo affidabile e si integra perfettamente con l'architettura circostante © Nicolas Thome / GEZE GmbH

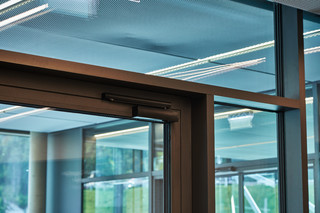

Chiudiporta TS 5000, Installato nell edificio aziendale di Generali a Colonia.
Il chiudiporta consente un comfort di accesso ottimale e si inserisce perfettamente nel quadro generale. Il TS 5000 offre non solo un finecorsa idraulico, ma anche uno smorzamento in apertura. © Lothar Wels / GEZE GmbH

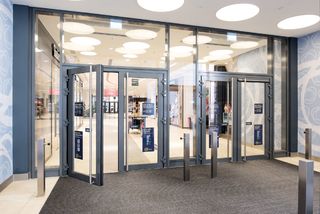

Soluzione di accesso con TS 5000, TSA 160 NT IS / TS e RWA K 600 T con Milaneo Stoccarda
L interazione dei prodotti porta a un risultato che può offrire ai visitatori il comfort di accesso più alto. © Jürgen Pollak / GEZE GmbH
chiudiporta aerei con braccio a slitta - TS 5000 e automatismo per porta a battente/chiudiporta - TSA 160 NT IS/TS, Milaneo
Il TS 5000 garantisce un comfort di accesso al visitatore, poiché le gravi porte che si verificano in caso di caduta vengono rallentate e, di conseguenza, vengono quasi completamente chiuse. Questi attributi interessano anche il TSA 160 NT IS/TS, in cui è incorporata anche la funzione Push & Go. © Jürgen Pollak / GEZE GmbH
Chiudiporta TS 5000 presso la casa di cura degli anziani a Bad Lippspringe.
Il chiudiporta consente un comfort di accesso ottimale e si inserisce perfettamente nel quadro generale. Il TS 5000 offre non solo un finecorsa idraulico, ma anche uno smorzamento in apertura. © Martin Jakob / GEZE GmbH

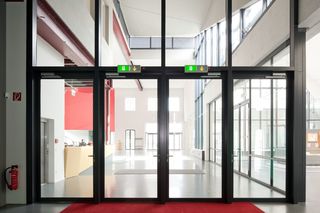

Accesso al centro di formazione professionale con porte girevoli e uscita di emergenza
L interazione tra TS 5000, Slimdrive SD servo e TS 5000 R-IS fa sì che il comfort di accesso ottimale sia prodotto e che l accessibilità massima sia massima. © Robert Sprang / GEZE GmbH
TS 5000 + OL 90 N trasmissione di traverse e montanti, Augustinum
TS 5000: Porte tagliafuoco e tagliafumo + OL 90 N: finestra vasistas con apertura verso l interno, trasmissione di traverse e montanti © Dirk Wilhelmy / GEZE GmbH
Chiudiporta TS 5000 installato nello Sport Hall a Zadar, Croazia.
Il chiudiporta consente un comfort di accesso ottimale e si inserisce perfettamente nel quadro generale. Il TS 5000 offre non solo un finecorsa idraulico, ma anche uno smorzamento in apertura. © Robert Les / GEZE GmbH
Chiudiporta TS 5000 di una porta esterna che dà sul cortile interno del Kö-Bogen II
Che si tratti di porte interne o esterne, il TS 5000 offre funzionalità e qualità comprovate. Allo stesso tempo, il suo design intramontabile è disponibile in tutti i colori RAL. © Jürgen Biniasch / GEZE GmbH
Chiudiporta TS 5000 installato all ingresso dello Sport Hall a Zadar, Croazia.
Il chiudiporta consente un comfort di accesso ottimale e si inserisce perfettamente nel quadro generale. Il TS 5000 offre non solo un finecorsa idraulico, ma anche uno smorzamento in apertura. © Robert Les / GEZE GmbH
Chiudiporta TS 5000, installato nel Museo tessile e industriale di Augusta.
Il chiudiporta consente un comfort di accesso ottimale e si inserisce perfettamente nel quadro generale. Il TS 5000 offre non solo un finecorsa idraulico, ma anche uno smorzamento in apertura. © Dirk Wilhelmy / GEZE GmbH
Chiudiporta TS 5000 con binario di scorrimento T-stop
Chiudiporta TS 5000 con binario di scorrimento T-stop, integrato nell amministrazione della Chiesa cattolica di Stoccarda. © Dirk Wilhelmy / GEZE GmbH
chiudiporta aerei con braccio a slitta - TS 5000 e automatismo per porta a battente/chiudiporta - TSA 160 NT IS/TS, Milaneo
Il TS 5000 garantisce un comfort di accesso al visitatore, poiché le gravi porte che si verificano in caso di caduta vengono rallentate e, di conseguenza, vengono quasi completamente chiuse. Questi attributi interessano anche il TSA 160 NT IS/TS, in cui è incorporata anche la funzione Push & Go. © Jürgen Pollak / GEZE GmbH
Chiudiporta TS 5000 installato nell edificio aziendale di Vector, Stoccarda.
Il chiudiporta consente un comfort di accesso ottimale e si inserisce perfettamente nel quadro generale. Il TS 5000 offre non solo un finecorsa idraulico, ma anche uno smorzamento in apertura. © Dirk Wilhelmy / GEZE GmbH
chiudiporta aerei TS 5000, installato nel palazzetto dello sport di Zadar, Croazia.
Il chiudiporta consente un comfort di accesso ottimale e si inserisce perfettamente nel quadro generale. Il TS 5000 offre non solo un finecorsa idraulico, ma anche uno smorzamento in apertura. © Robert Les / GEZE GmbH
Chiudiporta TS 5000, casa di riposo per anziani Integra, Ronnenberg
Il chiudiporta consente un comfort di accesso ottimale e si inserisce perfettamente nel quadro generale. Il TS 5000 offre non solo un finecorsa idraulico, ma anche uno smorzamento in apertura. © Lothar Wels / GEZE GmbH
Chiudiporta TS 5000 all ingresso dello Sport Hall a Zadar, Croazia.
Il chiudiporta consente un comfort di accesso ottimale e si inserisce perfettamente nel quadro generale. Il TS 5000 offre non solo un finecorsa idraulico, ma anche uno smorzamento in apertura. © Robert Les / GEZE GmbH
Chiudiporta TS 5000, Centro di formazione professionale di Monaco di Baviera
Il chiudiporta consente un comfort di accesso ottimale e si inserisce perfettamente nel quadro generale. Il TS 5000 offre non solo un finecorsa idraulico, ma anche uno smorzamento in apertura. © Robert Sprang / GEZE GmbH
Chiudiporta TS 5000 installato nella Rheinlandhaus di Colonia.
Il chiudiporta consente un comfort di accesso ottimale e si inserisce perfettamente nel quadro generale. Il TS 5000 offre non solo un finecorsa idraulico, ma anche uno smorzamento in apertura. © Lothar Wels / GEZE GmbH
Panorama Restaurant sulla cima dello Zugspitze
A circa 3000 metri di altitudine, il multifunzionale ristorante si presenta come un piacere per gli occhi. I sistemi di sicurezza e porte GEZE consentono già al momento dell arrivo di muoversi in modo confortevole e senza difficoltà. Le diverse aree e gli spazi multifunzionali lo rendono possibile per un esperienza unica a grandi altezze. © Robert Sprang / GEZE GmbH
Chiudiporta TS 5000 all ingresso dello Sport Hall a Zadar, Croazia.
Il chiudiporta consente un comfort di accesso ottimale e si inserisce perfettamente nel quadro generale. Il TS 5000 offre non solo un finecorsa idraulico, ma anche uno smorzamento in apertura. © Robert Les / GEZE GmbH
Specifiche del prodotto
| TS 5000 | |
| Forza di chiusura sec. EN 1154 | EN 2 - 6 |
| Assenza di barriere a norma DIN 18040 fino a larghezza dell'anta (max.) in mm | 1100 mm |
| Larghezza dell'anta (max.) | 1400 mm |
| Tipo di montaggio | Installazione sull'anta lato cerniera, Installazione su telaio lato opposto cerniera |
| Angolo di apertura (max.) | 180 ° |
| Idoneità porte tagliafuoco | Sì |
| Forza di chiusura regolabile | Sì, senza soluzione di continuità |
| Velocità di chiusura regolabile | Sì |
| Colpo finale regolabile | Sì, tramite valvola |
| Resistenza in apertura integrata | Sì, regolabile idraulicamente |
| Posizione regolazione forza di chiusura | Anteriore |
| Indicatore ottico della forza di chiusura | Sì |
| Funzione di blocco in apertura | Opzionale |
Download

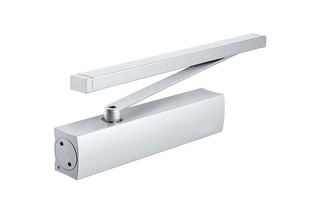

Ripresa prodotto

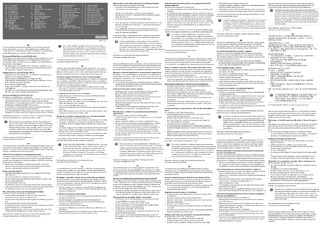

Foglio supplementare

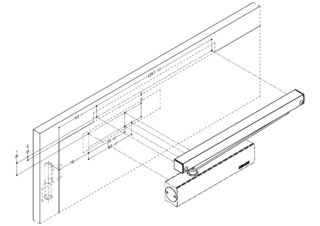

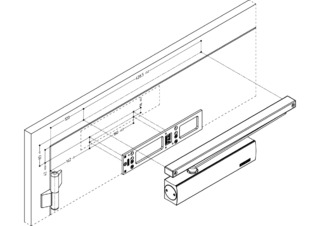

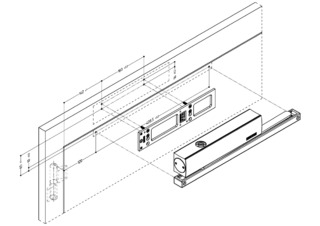

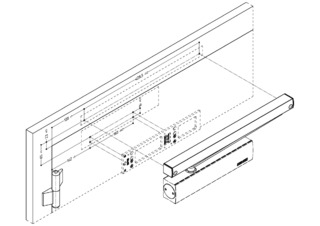

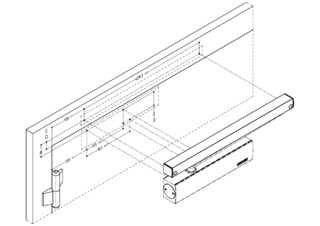

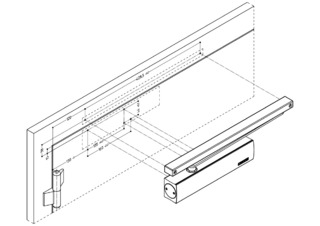

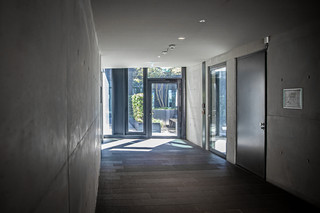

Situazione di montaggio
Volantino & pieghevole
Dichiarazioni della prestazione
Istruzioni di montaggio
Brochure di prodotto

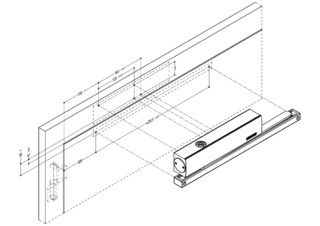

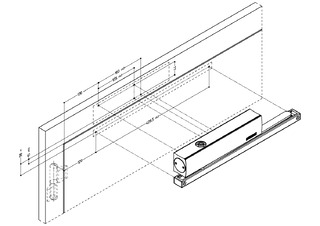

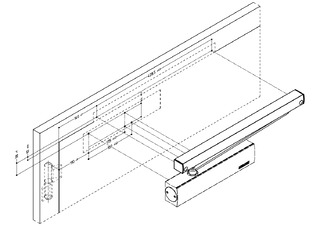

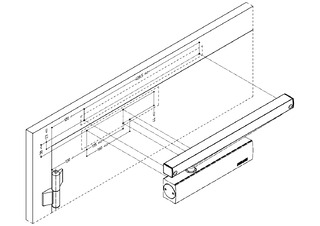

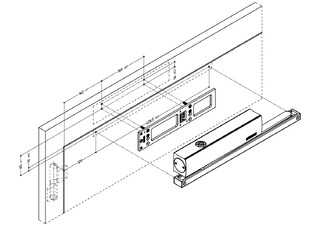

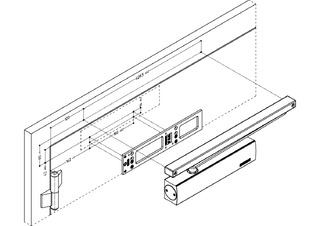

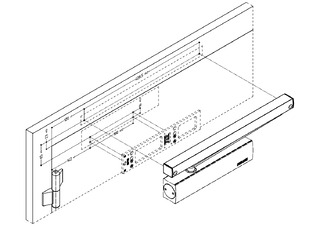

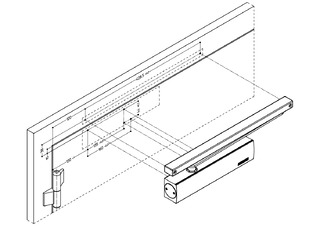

Modello 3D
Disegno di montaggio
Disegno di prodotto in scala
Scheda tecnica prodotto
Varianti e accessori
* Avviso sui prodotti esposti
I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
