Braccio a slitta 1 anta

TS 3000 V * Chiudiporta aerei con braccio a slitta per porte a un'anta con larghezza dell'anta max. 1100 mm

TS 3000 V chiudiporta aerei con braccio a slitta Può essere montato su porte a battente/porte tagliafuoco e tagliafumo mano destra e sinistra.
  • Forza di chiusura regolabile in continuo EN1-4
  • Utilizzabile per porte con cerniera a destra e a sinistra (lato a tirare) senza inversione
  • Finecorsa idraulico, che accelera la porta poco prima della posizione chiusa
  • La velocità di chiusura può essere regolata individualmente
  • Tutte le funzioni sono impostabili dal lato anteriore (tranne la forza di chiusura)
Contattaci

TS 3000 V

Campi di applicazione

  • Porte tagliafuoco e tagliafumo
  • Porte a battente destro e sinistro
  • Porte a battente con larghezza dell'anta fino a 1100 mm
  • Installazione sull'anta e su telaio lato cerniera e lato opposto cerniera

Situazioni di montaggio in oggetti di riferimento e video

GEZE TS 5000 L and guide rail BG lintel mounting TS 3/5000 L The guide rail BG lintel mounting TS 3/5000 L offers the option of mounting directly in the lintel of a door without additional accessories such as a lintel bracket.

GEZE TS 5000 L and guide rail BG lintel mounting TS 3/5000 L

The guide rail BG lintel mounting TS 3/5000 L offers the option of mounting directly in the lintel of a door without additional accessories such as a lintel bracket. © GEZE GmbH

Igiene in Children’s Memorial Health Institute porte nel corridoio del Children’s memorial Health Institute di Varsavia, Polonia, con TS 3000 V e TS 2000 V BC su porte girevoli. tecnologia igienica per porte, finestre e di sicurezza nel campo della salute, per gli ospedali.

Igiene in Children’s Memorial Health Institute

porte nel corridoio del Children’s memorial Health Institute di Varsavia, Polonia, con TS 3000 V e TS 2000 V BC su porte girevoli. tecnologia igienica per porte, finestre e di sicurezza nel campo della salute, per gli ospedali. © H. Łukasz Janicki / GEZE Polska

Igiene in Children’s Memorial Health Institute porte area operatoria nel corridoio del Children’s memorial Health Institute di Varsavia, Polonia. tecnologia igienica per porte, finestre e di sicurezza nel campo della salute, per gli ospedali.

Igiene in Children’s Memorial Health Institute

porte area operatoria nel corridoio del Children’s memorial Health Institute di Varsavia, Polonia. tecnologia igienica per porte, finestre e di sicurezza nel campo della salute, per gli ospedali. © H. Łukasz Janicki / GEZE Polska

Igiene in Children’s Memorial Health Institute porte area operatoria nel corridoio del Children’s memorial Health Institute di Varsavia, Polonia. tecnologia igienica per porte, finestre e di sicurezza nel campo della salute, per gli ospedali.

Igiene in Children’s Memorial Health Institute

porte area operatoria nel corridoio del Children’s memorial Health Institute di Varsavia, Polonia. tecnologia igienica per porte, finestre e di sicurezza nel campo della salute, per gli ospedali. © H. Łukasz Janicki / GEZE Polska

Igiene in Children’s Memorial Health Institute porte area operatoria nel corridoio del Children’s memorial Health Institute di Varsavia, Polonia. tecnologia igienica per porte, finestre e di sicurezza nel campo della salute, per gli ospedali.

Igiene in Children’s Memorial Health Institute

porte area operatoria nel corridoio del Children’s memorial Health Institute di Varsavia, Polonia. tecnologia igienica per porte, finestre e di sicurezza nel campo della salute, per gli ospedali. © H. Łukasz Janicki / GEZE Polska

Chiudiporta TS 3000 V nella clinica di Medicus a Wrocławiu, Polonia chiudiporta aerei con braccio a slitta per porte a un’anta con finecorsa idraulico che accelerano la porta poco prima della posizione chiusa

Chiudiporta TS 3000 V nella clinica di Medicus a Wrocławiu, Polonia

chiudiporta aerei con braccio a slitta per porte a un’anta con finecorsa idraulico che accelerano la porta poco prima della posizione chiusa © Fotografia Maciej Lulko / GEZE GmbH

Chiudiporta TS 3000 in ospedale Il chiudiporta TS 3000 si inserisce perfettamente nel quadro generale, costruito all’ospedale pediatrico di Varsavia, in Polonia.

Chiudiporta TS 3000 in ospedale

Il chiudiporta TS 3000 si inserisce perfettamente nel quadro generale, costruito all’ospedale pediatrico di Varsavia, in Polonia. © Łukasz Janicki / GEZE GmbH

Chiudiporta TS 5000 und 3000 ISM nell’Istituto militare di medicina Chiudiporta TS 5000 Questo chiudiporta per le porte ad anta singola presenta linee chiare. Omologato per l’installazione su porte tagliafuoco e tagliafumo e per l’installazione di 3000 regolazioni della sequenza di chiusura integrata presso l’Istituto medico militare di Varsavia, Polonia.

Chiudiporta TS 5000 und 3000 ISM nell’Istituto militare di medicina

Chiudiporta TS 5000 Questo chiudiporta per le porte ad anta singola presenta linee chiare. Omologato per l’installazione su porte tagliafuoco e tagliafumo e per l’installazione di 3000 regolazioni della sequenza di chiusura integrata presso l’Istituto medico militare di Varsavia, Polonia. © Łukasz Janicki / GEZE GmbH

Chiudiporta TS 3000 V und TS 5000 R in uffici e nella sede aziendale I chiudiporta si inseriscono perfettamente nel quadro generale con il loro design minimalista. Inoltre, consentono un comfort di accesso ottimale.

Chiudiporta TS 3000 V und TS 5000 R in uffici e nella sede aziendale

I chiudiporta si inseriscono perfettamente nel quadro generale con il loro design minimalista. Inoltre, consentono un comfort di accesso ottimale. © Dirk Wilhelmy / GEZE GmbH

Specifiche del prodotto

TS 3000 V
Assenza di barriere a norma DIN 18040 fino a larghezza dell'anta (max.) in mm 1100 mm
Larghezza dell'anta (max.) 1100 mm
Tipo di montaggio Installazione sull'anta lato cerniera, Installazione su telaio lato opposto cerniera, Installazione su telaio lato cerniera, Installazione sull'anta lato opposto cerniera
Angolo di apertura (max.) 180 °
Idoneità porte tagliafuoco Sì
Forza di chiusura regolabile Sì, senza soluzione di continuità
Velocità di chiusura regolabile Sì
Colpo finale regolabile Sì, tramite valvola
Resistenza in apertura integrata No
Posizione regolazione forza di chiusura Lateralmente
Funzione di blocco in apertura Opzionale

Download

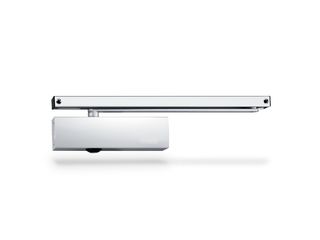

TS 3000 V chiudiporta aerei con braccio a slitta

LABELLING OBLIGATION:  © GEZE GmbH

Ripresa prodotto (49438)
Illustrazione TS 3000 V

LABELLING OBLIGATION:  © GEZE GmbH

Ripresa prodotto (46467)

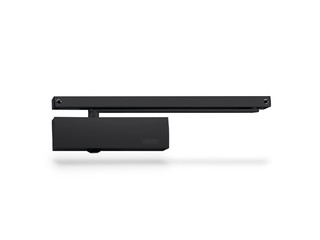

TS 3000 V chiudiporta aereo con braccio a slitta

LABELLING OBLIGATION:  © GEZE GmbH

Ripresa prodotto (1378679)
Chiudiporta TS 3000 in ospedale

LABELLING OBLIGATION:  © Łukasz Janicki / GEZE GmbH

Situazione di montaggio (588410)
Chiudiporta TS 3000 V nella clinica di Medicus a Wrocławiu, Polonia

LABELLING OBLIGATION:  © Fotografia Maciej Lulko / GEZE GmbH

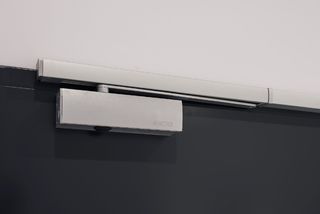

Situazione di montaggio (839559)
Chiudiporta TS 3000 V und TS 5000 R in uffici e nella sede aziendale

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Situazione di montaggio (50261)

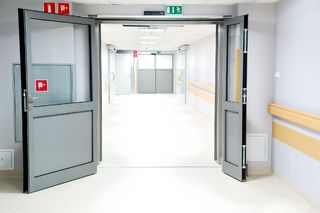

Chiudiporta TS 5000 und 3000 ISM nell’Istituto militare di medicina

LABELLING OBLIGATION:  © Łukasz Janicki / GEZE GmbH

Situazione di montaggio (579764)

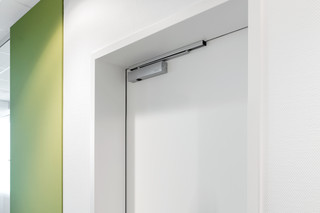

GEZE TS 5000 L and guide rail BG lintel mounting TS 3/5000 L

LABELLING OBLIGATION:  © GEZE GmbH

Situazione di montaggio (1610740)
Igiene in Children’s Memorial Health Institute

LABELLING OBLIGATION:  © H. Łukasz Janicki / GEZE Polska

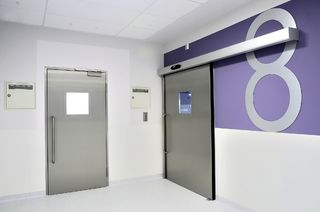

Situazione di montaggio (896870)
Igiene in Children’s Memorial Health Institute

LABELLING OBLIGATION:  © H. Łukasz Janicki / GEZE Polska

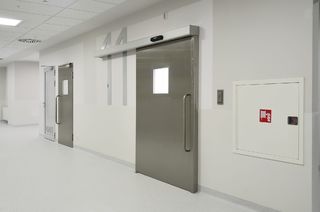

Situazione di montaggio (896860)
Igiene in Children’s Memorial Health Institute

LABELLING OBLIGATION:  © H. Łukasz Janicki / GEZE Polska

Situazione di montaggio (896911)
Igiene in Children’s Memorial Health Institute

LABELLING OBLIGATION:  © H. Łukasz Janicki / GEZE Polska

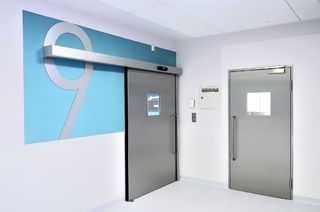

Situazione di montaggio (896872)
Igiene in Children’s Memorial Health Institute

LABELLING OBLIGATION:  © H. Łukasz Janicki / GEZE Polska

Situazione di montaggio (896880)

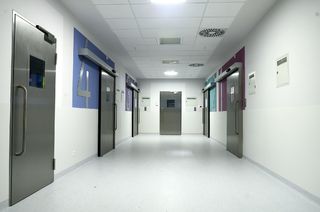

Igiene in Children’s Memorial Health Institute

LABELLING OBLIGATION:  © H. Łukasz Janicki / GEZE Polska

Situazione di montaggio (896915)

Varianti e accessori

Braccio a slitta TS 5000/TS 3000, regolabile in altezza
Componenti

Braccio a slitta TS 5000/3000, regolabile in altezza

Con compensazione dislivello di +/- 2 mm e leva

Dettagli dei prodotti
Braccio a slitta TS 5000/TS 3000, regolabile in altezza
Componenti

Braccio a slitta BG TS 5000/3000 regolabile in altezza

Con compensazione dislivello di +/- 2 mm, con leva, lato opposto cerniera

Dettagli dei prodotti
Braccio a slitta TS 3/5000 BG
Componenti

Braccio a slitta TS 5000/3000

Braccio a slitta standard con leva

Dettagli dei prodotti

* Avviso sui prodotti esposti

I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
