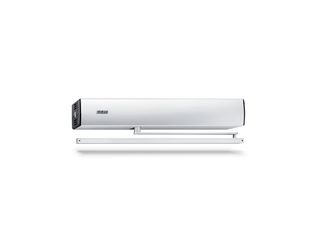

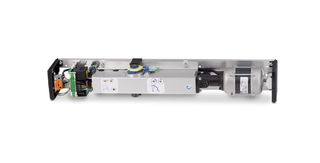

TSA 160 NT * Automazione elettroidraulica per porte a battente a un'anta fino a 250 kg
- Forza di chiusura regolabile in continuo EN3-6
- Le velocità di apertura e di chiusura si possono adattare individualmente
- Finecorsa idraulico, che accelera la porta poco prima della posizione chiusa
- Il meccanismo integrato di controllo chiusura meccanico ed elettrico mantiene l'anta attiva in posizione di attesa fino alla chiusura dell'anta passiva
- La funzione bussola regola l'apertura e la chiusura di due porte in successione (chiusa)
- Lo smorzamento in apertura integrato frena le porte che vengono aperte troppo energicamente
- L'inversione automatica riconosce un ostacolo e forza il ritorno nella posizione di apertura
- La funzione Push & Go attiva l’automazione automatica con una leggera pressione manuale sull'anta
- L'automazione si può utilizzare con guida di scorrimento o braccio a V
Campi di applicazione
- Porte a battente lato destro e sinistro ad anta singola
- Porte a battente con larghezza dell'anta di fino a 1400 mm o peso massimo di 250 kg
- Porte interne ed esterne soggette a traffico elevato
- Installazione sull’anta e su telaio
Specifiche del prodotto
| TSA 160 NT | |
| Altezza | 100 mm |
| Profondità | 121 mm |
| Peso anta (max.) | 250 kg |
| Dimensione cerniere (min.max.) 2 ante | 1470 mm - 2800 mm |
| Larghezza dell'anta (min.max.) | 690 mm - 1400 mm |
| Profondità telaio (max.) | 400 mm |
| Sporgenza porta (max.) | 20 mm |
| Tipo di automazione | Elettroidraulica |
| Angolo di apertura (max.) | 115 ° |
| Tensione preliminare molla | EN3 - EN6 |
| Porta mano sinistra (lato a tirare) | Sì |
| Porta mano destra (lato a tirare) | Sì |
| Installazione su telaio lato opposto cerniera con braccio a V | Sì |
| Colpo finale meccanico | Sì |
| Regolazione sequenza di chiusura elettrica | Sì |
| Separazione dalla rete | Non disponibile |
| Ritardo di comando (max.) | 10 s |
| Tensione di esercizio | 230 V |
| Potenza nominale | 300 W |
| Alimentazione elettrica per utenze esterne (24 V DC) | 1200 mA |
| Temperatura di esercizio | -15 - 50 °C |
| Tipo di protezione | IP20 |
| Modalità di esercizio | Off, Automatica, Apertura permanente, Chiusura negozio, Notte |
| Tipo di funzionamento | Completamente automatico |
| Funzione automatica | Sì |
| Funzione tasti | Sì |
| Funzione bussola | Sì |
| Rilevazione ostacolo | Sì |
| Cambio di direzione automatico | Sì |
| Push & Go | regolabile |
| Controllo | Interruttore di programma DPS |
| Configurazione | GEZEconnects (PC + Bluetooth), Terminale di servizio ST 220 |
| Conformità alle norme | DIN 18650, EN 16005 |
