Sistema di automazione per porte a battente Slimdrive EMD F-IS
Automazione Slimdrive EMD F-IS * Automazione elettromeccanica per porte a battente a 2 ante e porte antincendio con regolazione della sequenza di chiusura integrata
- Forza di chiusura regolabile in continuo EN 4-6
- Le velocità di apertura e di chiusura si possono adattare individualmente
- Colpo finale meccanico nel funzionamento privo di corrente e colpo finale elettrico nel funzionamento regolare che accelera la porta poco prima della posizione chiusa
- Il meccanismo integrato di controllo chiusura meccanico ed elettrico mantiene l'anta attiva in posizione di attesa fino alla chiusura dell'anta passiva
- La funzione modalità low energy apre e chiude la porta con velocità ridotta, in questo modo soddisfa i requisiti di sicurezza
- Funzione servo per il supporto motorizzato in caso di apertura manuale della porta
- La funzione bussola regola l'apertura e la chiusura di due porte in successione (chiusa)
- La rilevazione ostacoli individua un ostacolo per contatto e interrompe il processo di apertura o chiusura delle ante
- La funzione di inversione automatica riconosce un ostacolo e la porta torna alla posizione di apertura
- La funzione Push & Go attiva l’automazione automatica con una leggera pressione manuale sull'anta
- L'automazione si può utilizzare con guida di scorrimento o braccio a V
Campi di applicazione
- Porte tagliafuoco e tagliafumo
- Porte a battente a doppia anta, lato destro e lato sinistro
- Porte a battente con sporgenza cerniere massima di 2800 mm, larghezza dell’anta di 1400 mm o peso di 230 kg
- Sporgenza cerniere minima di 1500 mm, larghezza dell’anta minima di 750 mm
- Porte interne ed esterne che si devono chiudere nella giusta sequenza anche in assenza di corrente
Specifiche del prodotto
| Automazione Slimdrive EMD F-IS | |
| Altezza | 70 mm |
| Larghezza | 650 mm |
| Profondità | 121 mm |
| Peso anta (max.) 1 anta | 230 kg |
| Dimensione cerniere (min.max.) 2 ante | 1500 mm - 2800 mm |
| Larghezza dell'anta (min.max.) | 750 mm - 1400 mm |
| Profondità telaio (max.) | 400 mm |
| Sporgenza porta (max.) | 30 mm |
| Tipo di automazione | Elettromeccanico |
| Angolo di apertura (max.) | 130 ° |
| Tensione preliminare molla | EN 4 - EN 6 |
| Porta mano sinistra (lato a tirare) | Sì |
| Porta mano destra (lato a tirare) | Sì |
| Installazione su telaio lato opposto cerniera con braccio a V | Sì |
| Installazione su telaio lato opposto cerniera con guida di scorrimento | Sì |
| Installazione su telaio lato cerniera con guida carrello | Sì |
| Colpo finale meccanico | Sì |
| Colpo finale elettrico | Sì |
| Regolazione sequenza di chiusura elettrica | Sì |
| Regolazione sequenza di chiusura meccanica | Sì |
| Separazione dalla rete | Interruttore generale nell'automazione |
| Ritardo di comando (max.) | 20 s |
| Tensione di esercizio | 230 V |
| Potenza nominale | 120 W |
| Alimentazione elettrica per utenze esterne (24 V DC) | 1000 mA |
| Temperatura di esercizio | -15 - 50 °C |
| Tipo di protezione | IP20 |
| Modalità di esercizio | Off, Automatica, Apertura permanente, Chiusura negozio, Notte |
| Tipo di funzionamento | Completamente automatico |
| Funzione automatica | Sì |
| Funzione Low-Energy | Sì |
| Funzione Servo | Sì |
| Funzione tasti | Sì |
| Funzione bussola | Sì |
| Rilevazione ostacolo | Sì |
| Cambio di direzione automatico | Sì |
| Push & Go | regolabile |
| Controllo | Interruttore di programma DPS, Programmatore integrato nell'automazione |
| Configurazione | GEZEconnects (PC + Bluetooth), Terminale di servizio ST 220, Interruttore di programma DPS |
| Interfaccia CAN-BUS opzionale | Sì |
| Conformità alle norme | DIN 18263-4. DIN 18650. EN 1158:1997/A1:2002/AC:2006. EN 16005 |
| Idoneità porte tagliafuoco | Sì |
Download

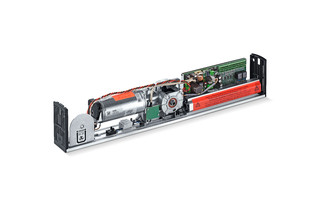

Ripresa prodotto
