Scanner a laser

GC 342+ * Scanner a laser per la protezione delle porte a battente automatiche con soppressione della parete e degli oggetti integrata

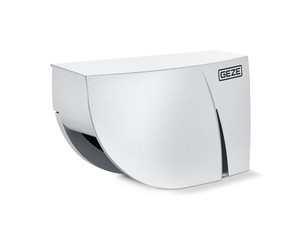

Scanner a laser GC 342+, sensore singolo a destra
  • Sensore di protezione compatto e poco ingombrante
  • Il campo di rilevamento a maglie chiuse protegge fino a una larghezza dell’anta di 1600 mm
  • Esclusione della parete e chiusura oggetto integrata, in prossimità dell'apertura massima della porta
  • Il campo di sicurezza sul bordo di chiusura principale si amplia automaticamente a seconda dell'angolo della porta
  • Apprendimento automatizzato del sistema tramite pressione del pulsante
  • Viene impedito l’insorgere di pericoli in corrispondenza di spigoli di schiacciamento e taglienti in caso di finestre automatiche
Mostra altro
  • Quattro barriere laser mettono in sicurezza l'area e impediscono la chiusura della porta quando qualcuno si trova sotto lo stipite della porta
  • I sensori laser possono essere usati per il controllo della porta senza contatto tramite un segnale di uscita
Contattaci

GC 342+

Campi di applicazione

  • Protezione di porte a battente automatiche, in particolare per il lato opposto cerniera
  • Porte interne e porte esterne
  • Utilizzo su porte larghe con larghezza dell'anta fino a 1600 mm
  • Condizioni del terreno difficili, ad es. pavimento riflettente, tappeto, guide metalliche
  • Utilizzo su porte con maniglione verticale continuo

Questo prodotto è stato premiato

Specifiche del prodotto

GC 342+
Dimensioni 145 x 88 x 68 mm
Tecnologia Scanner a laser, misura della durata della luce
Numero barriere infrarosse attive 4
Tensione di esercizio 12-24 V DC ± 15%
Tensione di inserzione 42 V
Corrente di inserzione 100 mA
Uscita 3 contatti relè a potenziale zero
Tipo di protezione IP44
Lunghezza cavo di collegamento 2500 mm
Altezza di montaggio (min.) 1500 mm
Altezza di montaggio (max.) 3870 mm
Tempo di risposta Di norma 120 ms / max. 220 ms (barriera 2)
Temperatura di esercizio -25 - 60 °C
Umidità atmosferica relativa 0-95%, senza formazione di condensa
Conformità alle norme DIN 18650, EN 16005

Download

GC 342+ laser scanner, single sensor left Ripresa prodotto (1723842)
LABELLING OBLIGATION:  © GEZE GmbH
GC 342+ laser scanner, single sensor left Ripresa prodotto (1723843)
LABELLING OBLIGATION:  © GEZE GmbH
GC 342+ laser scanner, single sensor left Ripresa prodotto (1723845)
LABELLING OBLIGATION:  © GEZE GmbH
GC 342+ laser scanner, single sensor right Ripresa prodotto (1723841)
LABELLING OBLIGATION:  © GEZE GmbH
GC 342+ laser scanner, single sensor right Ripresa prodotto (1723844)
LABELLING OBLIGATION:  © GEZE GmbH
Scanner a laser GC 342+, sensore singolo a destra Ripresa prodotto (1723840)
LABELLING OBLIGATION:  © GEZE GmbH
GC 342+ * Scheda tecnica prodotto IT
Scarica (.PDF | 171 KB)

Varianti e accessori

Adattatore per protezione antincendio GC 342+
Accessori

Adattatore protezione antincendio GC 342+

Necessario per la posa del cavo di collegamento lato cerniera/lato opposto cerniera con diametri di foratura di 5 mm

Dettagli dei prodotti
GC 342+ retrofit interface
Accessori

Interfaccia retrofit GC 342+

Per il retrofitting semplice e veloce del sensore su sistemi di porta precablati

Dettagli dei prodotti

* Avviso sui prodotti esposti

I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
