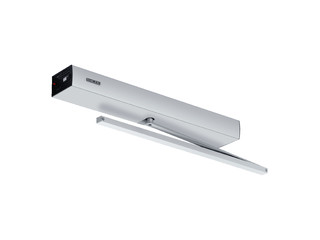

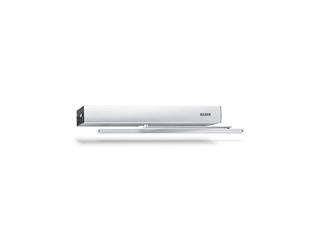

Slimdrive EMD-F Automazione elettromeccanica per porte a battente tagliafuoco e tagliafumo a 1 anta
- Forza di chiusura regolabile in continuo EN 4-6
- Le velocità di apertura e di chiusura si possono adattare individualmente
- Colpo finale meccanico nel funzionamento privo di corrente e colpo finale elettrico nel funzionamento regolare che accelera la porta poco prima della posizione chiusa
- La funzione Low Energy apre e chiude la porta con velocità ridotta, in questo modo soddisfa i requisiti di sicurezza
- Funzione servo per il supporto motorizzato in caso di apertura manuale della porta
- La funzione bussola regola l'apertura e la chiusura di due porte in successione (chiusa)
- La rilevazione ostacoli individua un ostacolo per contatto e interrompe il processo di apertura o chiusura delle ante
- L'inversione automatica riconosce un ostacolo e forza il ritorno nella posizione di apertura
- La funzione Push & Go attiva l’automazione automatica con una leggera pressione manuale sull'anta
- L'automazione si può utilizzare con guida di scorrimento o braccio a V
Campi di applicazione
- Porte tagliafuoco e tagliafumo
- Porte a battente lato destro e sinistro ad anta singola
- Porte a battente con larghezza dell’anta massima di 1400 mm o peso massimo di 230 kg
- Porte interne ed esterne soggette a traffico elevato
- Installazione sull’anta e su telaio

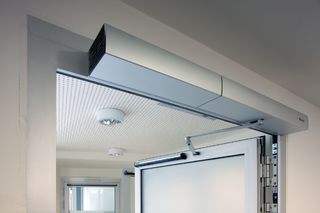

Situazioni di montaggio in oggetti di riferimento e video
automatismo per porta a battente - Slimdrive EMD-F, con controllo per porta antipanico TZ 320
Un automatismo per porta a battente elettromeccanico per porte tagliafuoco e tagliafumo a anta singola associato a un controllo per porta antipanico © Jürgen Pollak / GEZE GmbH

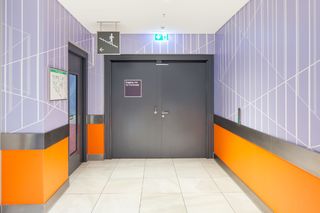

sistema di porta girevole - Slimdrive EMD F/R-IS, Milaneo
Slimdrive EMD F/R-IS sistema di trasmissione e CB flex barre di trascinamento, Milaneo, Stoccarda © Jürgen Pollak / GEZE GmbH

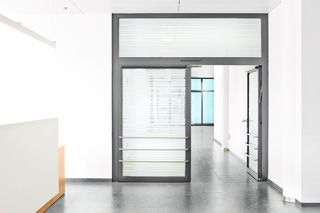

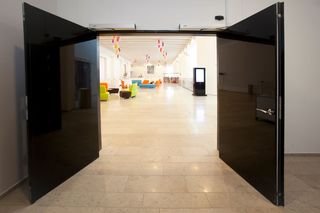

sistema di porta girevole - Slimdrive EMD-F IS, Saint Elisabeth
sistema di porta girevole elettromeccanico per porte tagliafuoco e tagliafumo a 2 ante con regolazione della sequenza di chiusura meccanica integrata © Erwin Kamphuis / GEZE GmbH
automatismo per porta a battente - Slimdrive EMD-F, Biblioteca della città nella Mailänder Platz
Un automatismo per porta a battente elettromeccanico per porte tagliafuoco e tagliafumo a anta singola © GEZE GmbH
automatismo per porta a battente - Slimdrive EMD-F, Biblioteca della città nella Mailänder Platz
Un automatismo per porta a battente elettromeccanico per porte tagliafuoco e tagliafumo a anta singola © GEZE GmbH

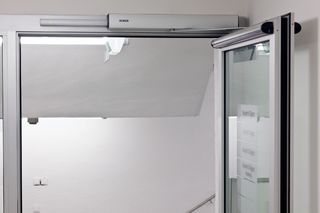

automatismo per porta a battente - Slimdrive EMD-F + GC 334 + RSZ 6, Z-UP
automatismo per porta a battente elettromeccanico per porte tagliafuoco e tagliafumo a 1 anta © Nikolaus Grünwald / GEZE GmbH
Slimdrive EMD-F + GC 334 + RSZ 6, Z-UP
La combinazione delle soluzioni permette di garantire un comfort di accesso comodo e, inoltre, offre anche protezione contro il fumo e il fuoco. © Nikolaus Grünwald / GEZE GmbH
automatismo per porta a battente - Slimdrive EMD F-IS, Centro congressi Tivoli, Copenaghen
sistema di porta girevole elettromeccanico per porte tagliafuoco e tagliafumo a 2 ante con regolazione della sequenza di chiusura meccanica integrata © Morten Bak / GEZE GmbH

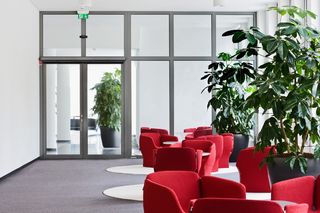

automatismo per porta a battente - Slimdrive EMD-F, VGH Assicurazioni Hannover
sistema di porta girevole elettromeccanico per porte tagliafuoco e tagliafumo a 2 ante con regolazione della sequenza di chiusura meccanica integrata e interruttore antifumo integrato © Lothar Wels / GEZE GmbH

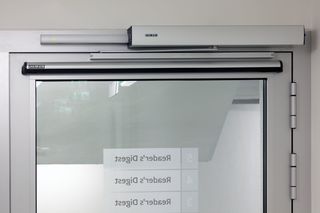

automatismo per porta a battente - Slimdrive EMD-F + GC 334 barra sensore, Z-UP
Slimdrive EMD-F automazione per porta a battente elettromeccanica per porte tagliafuoco e tagliafumo a 1 anta. Barra dei sensori GC 334 per proteggere le porte a battente automatiche © Nikolaus Grünwald / GEZE GmbH
Slimdrive EMD-F + GC 334 + RSZ 6, Z-UP
La combinazione delle soluzioni permette di garantire una facilità di accesso ottimale e, inoltre, offre anche protezione contro il fumo e il fuoco. © Nikolaus Grünwald / GEZE GmbH

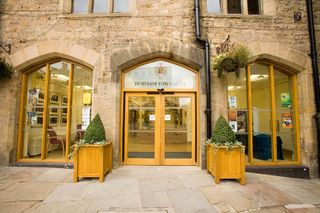

Slimdrive EMD F-IS, Durham Town Hall
Durham Town Hall, Durham, UK © GEZE GmbH

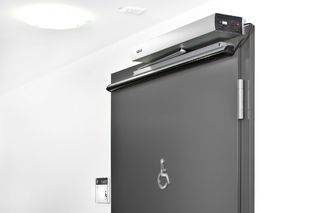

Slimdrive EMD-F + GC 302 + GC 335 + RSZ 6, Deutsche Telekom
Slimdrive EMD-F - automatismo per porta a battente elettromeccanico per porte tagliafuoco e tagliafumo a 1 anta GC 302 - Rilevatore di movimento radar per il controllo di porte automatiche. GC 335 - barra sensore ad alto livello di sicurezza per la protezione di porte girevoli automatiche. RSZ 6 - Centralina rilevatore fumo per tutti i dispositivo per bloccaggio in apertura GEZE. © Lothar Wels / GEZE GmbH

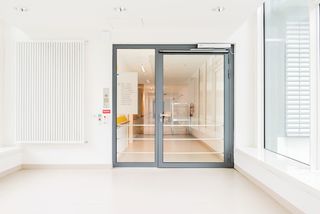

sistema di porta girevole - Slimdrive EMD F-IS, Clinica di Düsseldorf
sistema di porta girevole elettromeccanico per porte tagliafuoco e tagliafumo a 2 ante con regolazione della sequenza di chiusura meccanica integrata © Lothar Wels / GEZE GmbH
automatismo per porta a battente - Slimdrive EMD F-IS, Clinica di Düsseldorf
sistema di porta girevole elettromeccanico per porte tagliafuoco e tagliafumo a 2 ante con regolazione della sequenza di chiusura meccanica integrata © Lothar Wels / GEZE GmbH
Specifiche del prodotto
| Slimdrive EMD-F | |
| Altezza | 70 mm |
| Profondità | 121 mm |
| Peso anta (max.) | 230 kg |
| Dimensione cerniere (min.max.) 2 ante | 1500 mm - 2800 mm |
| Larghezza dell'anta (min.max.) | 750 mm - 1400 mm |
| Profondità telaio (max.) | 400 mm |
| Sporgenza porta (max.) | 30 mm |
| Tipo di automazione | Elettromeccanico |
| Angolo di apertura (max.) | 130 ° |
| Tensione preliminare molla | EN4 - EN6 |
| Porta mano sinistra (lato a tirare) | Sì |
| Porta mano destra (lato a tirare) | Sì |
| Installazione su telaio lato opposto cerniera con braccio a V | Sì |
| Installazione su telaio lato opposto cerniera con guida di scorrimento | Sì |
| Installazione su telaio lato cerniera con guida carrello | Sì |
| Installazione su anta lato cerniera con guida di scorrimento | Sì |
| Colpo finale meccanico | Sì |
| Colpo finale elettrico | Sì |
| Regolazione sequenza di chiusura elettrica | Sì |
| Separazione dalla rete | Interruttore generale nell'automazione |
| Ritardo di comando (max.) | 20 s |
| Tensione di esercizio | 230 V |
| Potenza nominale | 230 W |
| Alimentazione elettrica per utenze esterne (24 V DC) | 1000 mA |
| Temperatura di esercizio | -15 - 50 °C |
| Tipo di protezione | IP20 |
| Modalità di esercizio | Off, Automatica, Apertura permanente, Chiusura negozio, Notte |
| Tipo di funzionamento | Completamente automatico |
| Funzione automatica | Sì |
| Funzione Low-Energy | Sì |
| Funzione Servo | Sì |
| Funzione tasti | Sì |
| Funzione bussola | Sì |
| Rilevazione ostacolo | Sì |
| Cambio di direzione automatico | Sì |
| Push & Go | regolabile |
| Controllo | Interruttore di programma DPS, Programmatore integrato nell'automazione |
| Configurazione | GEZEconnects (PC + Bluetooth), Terminale di servizio ST 220 |
| Conformità alle norme | DIN 18263-4, DIN 18650, EN 16005 |
| Idoneità porte tagliafuoco | Sì |
