Unità di controllo del sistema di evacuazione fumo e calore

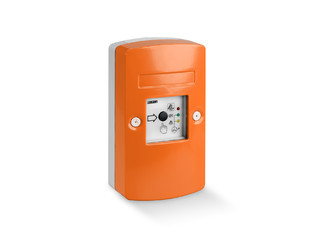

THZ Comfort N4 * Unità di controllo su vano scale in robusto alloggiamento metallico con tasto di ventilazione ed evacuazione di fumo e calore illuminato per derivazione fumo e piccoli sistemi di evacuazione fumo e calore
- Design compatto con alloggiamento in metallo robusto
- Maggiore sicurezza grazie al tasto di ventilazione ed evacuazione di fumo e calore integrato e illuminato
- Retroilluminazione configurabile del pulsante SHEV
- Sicurezza e affidabilità confermate da certificazione VdS e collaudo TÜV
- Massima flessibilità grazie a svariate opzioni di impostazione parametri
- Messa in funzione rapida e semplice con il terminale di servizio ST 220
- Installazione agevolata grazie al tasto integrato
- Possibile attivazione di più unità di controllo su vano scale mediante contatti a potenziale zero
Campi di applicazione

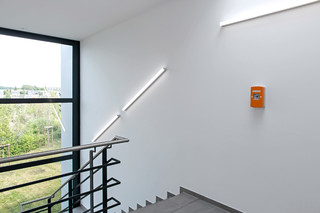

- Derivazione fumo nelle trombe delle scale
- Per soluzioni di evacuazione di fumo e calore di piccole dimensioni con una sezione tagliafuoco
- Possibilità di collegamento per rilevatore di fumo, tasto FT 4, contatto centralina di segnalazione incendi, pulsante ventilazione e sensori meteo
- Per attuatori del sistema di evacuazione fumo e calore con potenza totale assorbita di 4,5 A
- Unità di controllo attuatori a motore elettrico da 24 V per l’evacuazione di fumo e calore in caso di incendio
- Unità di controllo della ventilazione naturale controllata
- Per edifici di nuova costruzione o ristrutturati
Specifiche del prodotto
| THZ Comfort N4 | |
| Dimensioni | 140 x 248 x 85 mm |
| Larghezza | 140 mm |
| Altezza | 248 mm |
| Profondità | 85 mm |
| Materiale | Alluminio pressofuso |
| Tipo di protezione | IP30 |
| Temperatura di esercizio | -5 - 40 °C |
| Tensione di esercizio | 230 V AC |
| Potenza assorbita (max.) | 120 W |
| Sezione di collegamento / Rete | 1.5 mm² |
| Tensione di uscita | 24 V DC +/-15% |
| Ondulazione residua | 2 % |
| Corrente di uscita (max.) | 4.5 A |
| Durata di attivazione con corrente di uscita max. | 30 % |
| Sezione di collegamento della linea motore | 4 mm² |
| Capacità della batteria | 2.3 Ah |
| Gruppi allarme | 1 |
| Gruppi di ventilazione | 1 x |
| Collegamento di varie centraline | Inoltro dei segnali di allarme e reset per il collegamento fino a 10 centraline |
| Uscite di segnale disponibili | 3 contatti di segnalazione programmabili |
| Centralina di impostazione parametri | Tasti di manutenzione e 5 LED o ST 220 |
| Conformità alle norme | EN 12101-10, ISO 21927-9 |
| Omologazioni | VdS |
Download
THZ Comfort
LABELLING OBLIGATION:
© GEZE GmbH
THZ Comfort N4 emergency power control unit, SHEV
LABELLING OBLIGATION:
© GEZE GmbH
THZ Comfort N4 emergency power control unit, SHEV
LABELLING OBLIGATION:
© GEZE GmbH
Varianti e accessori
* Avviso sui prodotti esposti
I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
