Forbice OL 90 N Forbici OL 90 N con supporto dell'anta standard
- Raggiunge la larghezza di apertura completa di 170 mm con ante di qualsiasi altezza
- Richiede poco spazio grazie al design sottile della forbice di sicurezza
- Il blocco nella cesoia di sicurezza garantisce un blocco dell'anta sicuro
- La sicurezza antisgancio sulla cesoia di sicurezza offre una maggiore sicurezza
- La sospensione forbice di sicurezza tramite l'apposito tasto facilita la pulizia della finestra dall'interno e dall'esterno
- I moduli completamente premontati facilitano il montaggio
Forbici OL 90 N con supporto dell'anta standard
Campi di applicazione
- Ventilazione quotidiana e confortevole degli ambienti
- Finestre rettangolari con ante vasistas con apertura verso l'interno
- Montaggio su finestre in legno (no camera europea), in plastica o in alluminio
- Installazione su telaio
Situazioni di montaggio in oggetti di riferimento e video
Dispositivo di apertura sopraluce OL 90 N con leva manuale
Dispositivo di apertura sopraluce appoggiato con ampiezza di apertura di 170 mm © GEZE GmbH

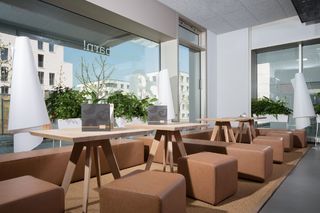

OL 90 N, Quartiere cittadino di Killesberg
apertura automatica lucernario a forbice appoggiata con larghezza di apertura di 170 mm © Nikolaus Grünwald / GEZE GmbH

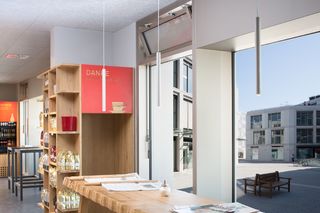

OL 90 N, Quartiere cittadino di Killesberg
apertura automatica lucernario a forbice appoggiata con larghezza di apertura di 170 mm © Nikolaus Grünwald / GEZE GmbH

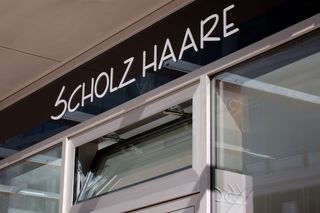

OL 90 N, Quartiere cittadino di Killesberg
apertura automatica lucernario a forbice appoggiata con larghezza di apertura di 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Hotel Amano
apertura automatica lucernario a forbice appoggiata con larghezza di apertura di 170 mm © Stefan Dauth / GEZE GmbH

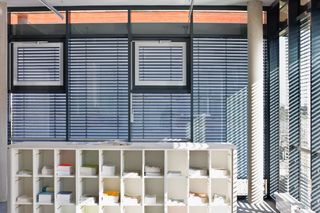

OL 90 N con leva manuale, Istituto universitario d'arte Alfter
apertura automatica lucernario a forbice appoggiata con larghezza di apertura di 170 mm © Lothar Wels / GEZE GmbH
OL 90 N con leva manuale, Istituto universitario d'arte Alfter
apertura automatica lucernario a forbice appoggiata con larghezza di apertura di 170 mm © Lothar Wels / GEZE GmbH
TS 5000 + OL 90 N trasmissione di traverse e montanti, Augustinum
TS 5000: Porte tagliafuoco e tagliafumo + OL 90 N: finestra vasistas con apertura verso l’interno, trasmissione di traverse e montanti © Dirk Wilhelmy / GEZE GmbH
Specifiche del prodotto
| Forbice OL 90 N | |
| Larghezza apertura (max.) | 170 mm |
| Larghezza dell'anta (min.) | 380 mm |
| Altezza dell'anta (min.) | 250 mm |
| Peso dell'anta (max.) | 80 kg |
| Ingombro (max.) | 19 mm |
| Angolo di apertura regolabile (riduzione corsa) | Sì |
