Slimchain 230 V * Attuatore a catena con design gradevole con molte opzioni applicative nella versione di 230 V
- Le linee sottili e modeste si integrano ottimamente nel design della facciata
- Montaggio semplice e veloce grazie al sistema di montaggio Smart fix
- Collegamento diretto di 230 V dell'attuatore mediante un terminale di collegamento con spina
- Passaggio cavo 230 V nascosto

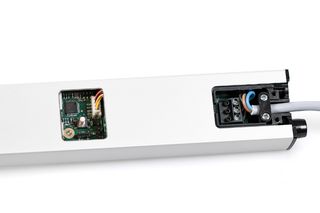

- Accesso diretto ai componenti elettronici mediante il coperchio di servizio per l’impostazione parametri
- Corsa dell'attuatore regolabile in continuo
- Disponibile come versione speciale: configurabili corsa, lunghezza cavi, colore e disposizione verso destra / sinistra
Campi di applicazione
- Ventilazione naturale nell'area delle facciate
- Finestre vasistas, a sporgere e a battente con apertura verso l'interno e verso l’esterno
- Possibilità di finestre a sporgere ad abbassamento
- Montaggio su finestre in legno, plastica o in metallo
- Montaggio su anta, telaio o integrato
Norma di sicurezza
Le ante a ribalta possono rappresentare un serio rischio per le persone nelle vicinanze. Per questo motivo, con gli attuatori GEZE sulle finestre vasistas è obbligatorio utilizzare le forbici di sicurezza.
Specifiche del prodotto
| Slimchain 230 V | |
| Dimensioni | 25 x 44 mm |
| Ingombro sul telaio (min.) | Montaggio su telaio ap. int.: 40 mm, montaggio su anta ap. int.: 16/21 mm, montaggio su telaio ap. est.: 31 mm |
| Ingombro sull'anta (min.) | Montaggio su telaio ap. int.: 40 mm, montaggio su anta ap. int.: 34/29 mm, montaggio su telaio ap. est.: 19 mm |
| Velocità di apertura ventilazione | 5 mm/s |
| Velocità di chiusura (max.) | 5 mm/s |
| Forza di spinta (max.) | 100 N (a sec. della corsa), vedi diagramma di percorso di forza |
| Forza di chiusura (max.) | 2000 N |
| Forza di trazione | 300 N |
| Peso anta | 200 kg* |
| Area di sormonto | 0 - 23 mm (a seconda dell'applicazione e del kit staffe) |
| Tensione in esercizio | 230 V ± 10 % |
| Tensione di esercizio | 230 V |
| Assorbimento elettrico | 0.3 A |
| Assorbimento di potenza | 30 W |
| Durata d'accensione | 30 % |
| Lungh. speciale cavo di allacciamento | 5 m, 7.5 m |
| Sezione filo min. | 0.75 mm² |
| Numero di cavi | 3 cavi |
| Temperatura di esercizio | -5 - 70 °C |
| Tipo di protezione | IP30 |
| Classe di protezione | II |
| Velocità di apertura regolabile (ventilazione) | Sì |
| Tipo di riduzione corsa | Regolatore, impostazione di fabbrica |
| Fermo finecorsa in posizione estesa | elettronica tramite trasduttore di corsa interno |
| Fermo finecorsa in posizione retratta | elettronicamente tramite assorbimento elettrico |
| Disinserimento per sovraccarico | Sì |
| Finestra vasistas apertura verso l'interno installazione su telaio | Sì |
| Finestra vasistas con apertura VERSO L’INTERNO installazione su anta | Sì |
| Finestra vasistas con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra basculante con apertura VERSO L’INTERNO installazione su telaio | Sì |
| Finestra basculante con apertura VERSO L’INTERNO installazione su anta | Sì |
| Finestra basculante con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra a sporgere con apertura VERSO L’INTERNO installazione su telaio | Sì |
| Finestra a sporgere con apertura VERSO L’INTERNO installazione su anta | Sì |
| Finestra a sporgere con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra con apertura vasistas VERSO L’ESTERNO installazione su telaio | Sì |
Download
LABELLING OBLIGATION: © GEZE GmbH
Varianti e accessori
* Avviso sui prodotti esposti
I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
