Attuatori di apertura
RWA K 600 G * Attuatore braccio retraibile per il montaggio su finestre e porte con collegamento fisso mediante braccio a slitta
- Apertura finestra di 90° in meno di 60 secondi
- Potente automazione con coppia elevata
- Cavo di collegamento facilmente sostituibile grazie alla spina
- Contatto integrato di segnalazione per ritorno
- Centralina Syncro integrata che può gestire un massimo di due attuatori senza un'unità di controllo esterna.
- Collaudato come evacuatore di fumo e calore naturale (SHEV) sec. EN 12101-2
Campi di applicazione
- Sistema di evacuazione fumo e calore e ventilazione naturale (24 V)
- Finestre vasistas, a sporgere e a battente con apertura verso l'interno e verso l’esterno
- Montaggio su finestre in legno, plastica o in metallo
- Installazione sull’anta e su telaio
- Possibilità di montaggio sulla porta
Situazioni di montaggio in oggetti di riferimento e video
Attuatore con braccio retraibile GEZE K 600 F + attuatore di bloccaggio
© Lorenz Frey / GEZE GmbH
Specifiche del prodotto
| RWA K 600 G | |
| Dimensioni | 421 x 40 x 86 mm |
| Materiale alloggiamento | Alluminio |
| Forza di chiusura (max.) | 3000 N |
| Forza di spinta | 600 N |
| Forza di trazione | 600 N |
| Tensione in esercizio | 24 V ± 25 % |
| Tensione di esercizio | 24 V DC |
| Assorbimento elettrico | 1.4 A |
| Ondulazione residua | 20 % |
| Durata d'accensione | 30 % |
| Lunghezza cavo di collegamento | 5 m |
| Lungh. speciale cavo di allacciamento | 10 m |
| Sezione filo min. | 0.5 mm² |
| Numero di cavi | 5 cavi |
| Temperatura di esercizio | -5 - 75 °C |
| Tipo di protezione | IP32 |
| Classe di protezione | III |
| Funzionamento Syncro | Sì |
| Velocità di apertura regolabile (ventilazione) | Sì |
| Chiavistello addizionale disponibile | Sì |
| Tipo di chiavistello addizionale | Attuatore di bloccaggio |
| Tipo di riduzione corsa | Regolatore |
| Fermo finecorsa in posizione estesa | Trasduttore di corsa interno |
| Fermo finecorsa in posizione retratta | Trasduttore di corsa interno |
| Disinserimento per sovraccarico | Sì |
| SHEV collaudato | Sì |
| Numero di attuatori di sincronizzazione | 2 |
| Finestra vasistas apertura verso l'interno installazione su telaio | Sì |
| Finestra vasistas con apertura VERSO L’INTERNO installazione su anta | Sì |
| Finestra vasistas con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra vasistas con apertura VERSO L’ESTERNO installazione su anta | Sì |
| Finestra basculante con apertura VERSO L’INTERNO installazione su telaio | Sì |
| Finestra basculante con apertura VERSO L’INTERNO installazione su anta | Sì |
| Finestra basculante con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra basculante con apertura VERSO L’ESTERNO installazione su anta | Sì |
| Finestra a sporgere con apertura VERSO L’INTERNO installazione su telaio | Sì |
| Finestra a sporgere con apertura VERSO L’INTERNO installazione su anta | Sì |
| Finestra a sporgere con apertura VERSO L’ESTERNO installazione su telaio | Sì |
| Finestra a sporgere con apertura VERSO L’ESTERNO installazione su anta | Sì |
Download

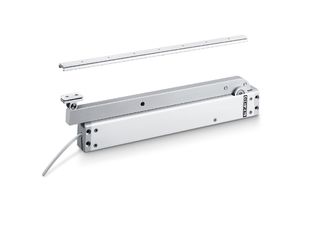

Ripresa prodotto
RWA K 600 G Attuatore braccio retraibile
OBBLIGO DI ETICHETTATURA:
© GEZE GmbH

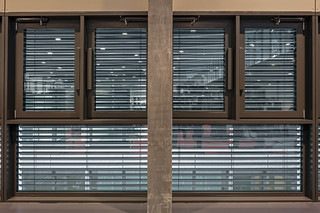

Situazione di montaggio
Attuatore con braccio retraibile GEZE K 600 F + attuatore di bloccaggio
OBBLIGO DI ETICHETTATURA:
© Lorenz Frey / GEZE GmbH
Brochure di prodotto

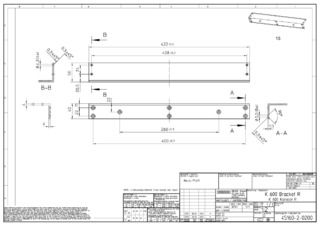

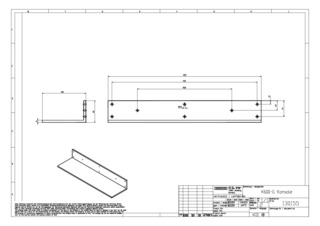

Disegno di montaggio
Scheda tecnica prodotto
Varianti e accessori
* Avviso sui prodotti esposti
I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
