N. ident.
|
Descrizione
|
Descrizione
|
Dimensioni piastra frontale
|
Dimensioni
|
Tensione di esercizio
|
Direzione DIN
|
Tipo di montaggio
|
Precarico scrocco
|
Contatto di feedback porta
|
Profondità di aggancio saliscendi
|
Derivazione
|
Tipo di protezione
|
Materiale
|
Corrisponde a EltVTR
|
Forma
|
| 158907 |

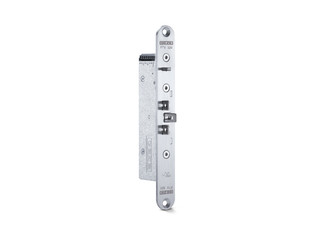

Serratura uscita di emergenza FTV 320 |
Piastra frontale 22 x 220 x 3 mm, angolare per porte con telaio tubolare / Frontale premontato Direzione DIN: L/R universale Dimensioni FTV 320: 15 x 139 x 37 mm Versione: Corrente di riposo Alimentazione: 24 V DC Corrente assorbita, stato bloccato: 100 mA Resistenza allo scasso: min. 5 kN Precarico scrocco: min. 3 kN Temperatura di esercizio: da -20 a +60 °C |
22 x 220 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
a sinistra/destra |
nel telaio della porta, nell'anta |
3000 N |
Sì |
6 mm |
0 |
IP30 |
Ghisa di acciaio fine |
Sì |
quadrato |
| 158908 |
Serratura uscita di emergenza FTV 320 |
Piastra frontale 24 x 200 x 3 mm, angolare per porte con telaio tubolare / Frontale premontato Direzione DIN: L/R universale Dimensioni FTV 320: 15 x 139 x 37 mm Versione: Corrente di riposo Alimentazione: 24 V DC Corrente assorbita, stato bloccato: 100 mA Resistenza allo scasso: min. 5 kN Precarico scrocco: min. 3 kN Temperatura di esercizio: da -20 a +60 °C |
24 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
a sinistra/destra |
nel telaio della porta, nell'anta |
3000 N |
Sì |
6 mm |
0 |
IP30 |
Ghisa di acciaio fine |
Sì |
quadrato |
| 158906 |
Serratura uscita di emergenza FTV 320 |
Piastra frontale20 x 200 x 3 mm, rotonda per porte a pannello pieno (legno) / Frontale premontato Direzione DIN: L/R universale Dimensioni FTV 320: 15 x 139 x 37 mm Versione: Corrente di riposo Alimentazione: 24 V DC Corrente assorbita, stato bloccato: 100 mA Resistenza allo scasso: min. 5 kN Precarico scrocco: min. 3 kN Temperatura di esercizio: da -20 a +60 °C |
20 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
a sinistra/destra |
nel telaio della porta, nell'anta |
3000 N |
Sì |
6 mm |
0 |
IP30 |
Ghisa di acciaio fine |
Sì |
tondo |
| 158911 |
Serratura uscita di emergenza FTV 320 |
Piastra frontale rettangolare 30 x 200 x 3 mm, per porte con telaio tubolare / Frontale premontato Direzione DIN: L/R universale Dimensioni FTV 320: 15 x 139 x 37 mm Versione: Corrente di riposo Alimentazione: 24 V DC Corrente assorbita, stato bloccato: 100 mA Resistenza allo scasso: min. 5 kN Precarico scrocco: min. 3 kN Temperatura di esercizio: da -20 a +60 °C |
30 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
a sinistra/destra |
nel telaio della porta, nell'anta |
3000 N |
Sì |
6 mm |
0 |
IP30 |
Ghisa di acciaio fine |
Sì |
quadrato |
| 158914 |
Serratura uscita di emergenza FTV 320 |
Piastra frontale con guida saliscendi 35 x 200 x 3 mm, rettangolare, variante intercambiabile FTÖ 331 / Frontale premontato Direzione DIN: L/R universale Dimensioni FTV 320: 15 x 139 x 37 mm Versione: Corrente di riposo Alimentazione: 24 V DC Corrente assorbita, stato bloccato: 100 mA Resistenza allo scasso: min. 5 kN Precarico scrocco: min. 3 kN Temperatura di esercizio: da -20 a +60 °C |
35 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
a sinistra/destra |
nel telaio della porta, nell'anta |
3000 N |
Sì |
6 mm |
0 |
IP30 |
Ghisa di acciaio fine |
Sì |
quadrato |
| 158912 |
Serratura uscita di emergenza FTV 320 |
Piastra frontale angolare 30 x 48 x 220 x 3 mm, angolare Variante di ricambio FTÖ 331 / Frontale premontato Direzione DIN: L/R universale Dimensioni FTV 320: 15 x 139 x 37 mm Versione: Corrente di riposo Alimentazione: 24 V DC Corrente assorbita, stato bloccato: 100 mA Resistenza allo scasso: min. 5 kN Precarico scrocco: min. 3 kN Temperatura di esercizio: da -20 a +60 °C |
30 x 48 x 220 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
a sinistra/destra |
nel telaio della porta, nell'anta |
3000 N |
Sì |
6 mm |
0 |
IP30 |
Ghisa di acciaio fine |
Sì |
quadrato |
| 158910 |
Serratura uscita di emergenza FTV 320 |
Piastra frontale 28 x 200 x 3 mm, angolare per porte con telaio tubolare / Frontale premontato Direzione DIN: L/R universale Dimensioni FTV 320: 15 x 139 x 37 mm Versione: Corrente di riposo Alimentazione: 24 V DC Corrente assorbita, stato bloccato: 100 mA Resistenza allo scasso: min. 5 kN Precarico scrocco: min. 3 kN Temperatura di esercizio: da -20 a +60 °C |
28 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
a sinistra/destra |
nel telaio della porta, nell'anta |
3000 N |
Sì |
6 mm |
0 |
IP30 |
Ghisa di acciaio fine |
Sì |
quadrato |
| 158909 |
Serratura uscita di emergenza FTV 320 |
Piastra frontale 24 x 200 x 3 mm, rotonda per porte a pannello pieno (acciaio) / Frontale premontato Direzione DIN: L/R universale Dimensioni FTV 320: 15 x 139 x 37 mm Versione: Corrente di riposo Alimentazione: 24 V DC Corrente assorbita, stato bloccato: 100 mA Resistenza allo scasso: min. 5 kN Precarico scrocco: min. 3 kN Temperatura di esercizio: da -20 a +60 °C |
24 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
a sinistra/destra |
nel telaio della porta, nell'anta |
3000 N |
Sì |
6 mm |
0 |
IP30 |
Ghisa di acciaio fine |
Sì |
tondo |
| 158913 |
Serratura uscita di emergenza FTV 320 |
Piastra frontale 25 x 200 x 3 mm, variante intercambiabile, FTÖ 331 / Frontale premontato Direzione DIN: L/R universale Dimensioni FTV 320: 15 x 139 x 37 mm Versione: Corrente di riposo Alimentazione: 24 V DC Corrente assorbita, stato bloccato: 100 mA Resistenza allo scasso: min. 5 kN Precarico scrocco: min. 3 kN Temperatura di esercizio: da -20 a +60 °C |
25 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
a sinistra/destra |
nel telaio della porta, nell'anta |
3000 N |
Sì |
6 mm |
0 |
IP30 |
Ghisa di acciaio fine |
Sì |
quadrato |
