TS 5000 R-ISM/S

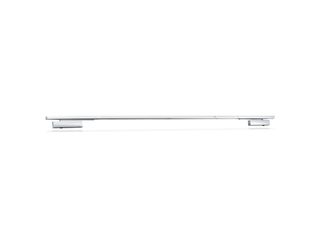

TS 5000 R-ISM/S ECline * Sistema chiudiporta aereo con braccio a slitta per porte a due ante con meccanismo integrato di controllo chiusura e unità elettrica di blocco in aperto sull'anta passiva, da utilizzare con il magnete di ritenuta in aperto sull'anta attiva e centralina rilevatore fumo

sistema chiudiporta TS 5000 R-ISM/0 SoftCloser/ECline con metallo duro Sistema di chiudiporta aerei con braccio a slitta per porte a due ante con meccanismo integrato di controllo chiusura, interruttore antifumo e smorzamento in apertura integrato che rallenta le porte spalancate con forza.
  • Sistema con due chiudiporta TS 5000 ECline e braccio a slitta R-ISM/S con blocco in aperto sull'anta passiva
  • Forza di chiusura a regolazione continua di EN3-5
  • Tensione di esercizio 230 V AC
  • Utilizzabile per porte con cerniera a destra e a sinistra (lato a tirare) senza inversione
  • Centralina rilevatore fumo integrata il cui segnale chiude automaticamente la porta in caso di incendio
  • Interruttore antifumo con indicatore di sporco e tracciamento delle soglie di allarme
Mostra altro
  • Rilevatore di fumo ausiliario collegabile
  • Unità elettrica di blocco in aperto nel braccio a slitta con campo di blocco 80°-130°
  • Il blocco dell'anta attiva avviene mediante il magnete a tenuta o il chiudiporta con funzione free swing
  • Finecorsa idraulico, che accelera la porta poco prima della posizione chiusa
  • La velocità di chiusura può essere regolata individualmente
  • Lo smorzamento in apertura integrato frena le porte che vengono aperte troppo energicamente
  • Visualizzazione della forza di chiusura per il controllo semplice dell'impostazione
  • Tutte le funzioni impostabili dal lato anteriore
Contattaci

TS 5000 R-ISM/S ECline

Campi di applicazione

  • Porte tagliafuoco e tagliafumo
  • Porte a battente a doppia anta, lato destro e lato sinistro
  • Porte a battente con sporgenza cerniere max. 2500 mm e larghezza dell'anta di 1250 mm
  • Divisione simmetrica o asimmetrica della porta

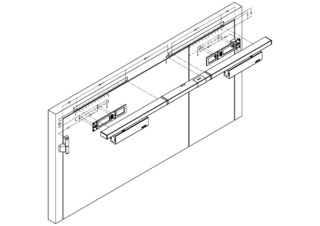

  • Installazione sull'anta lato cerniera
  • Impianti di blocco con funzione di blocco integrata su anta passiva

Specifiche del prodotto

TS 5000 R-ISM/S ECline
Assenza di barriere a norma DIN 18040 fino a larghezza dell'anta (max.) in mm 1250 mm
Larghezza dell'anta (max.) 1250 mm
Tipo di montaggio Installazione sull'anta lato cerniera
Angolo di apertura (max.) 180 °
Tensione di ingresso 230 V AC
Frequenza tensione di alimentazione 50 Hz
Sporgenza cerniere min. 1500 mm
Larghezza min. anta passiva 400 mm
Idoneità porte tagliafuoco Sì
Forza di chiusura regolabile Sì, senza soluzione di continuità
Velocità di chiusura regolabile Sì
Colpo finale regolabile Sì, tramite valvola
Resistenza in apertura integrata Sì, regolabile idraulicamente
Posizione regolazione forza di chiusura Anteriore
Indicatore ottico della forza di chiusura Sì
Funzione di blocco in apertura elettricamente
Fermo sull'anta attiva / anta passiva No / Sì
Campo di regolazione 80 ° - 130 °
Rivelatore fumo integrato Sì
Regolazione sequenza di chiusura integrata Sì

Download

Varianti e accessori

R-ISM/0/S braccio a slitta TS 5000
Componenti

Braccio a slitta R-ISM/S TS 5000

continuo, con meccanismo integrato di controllo chiusura, unità elettrica di blocco in aperto sull'anta passiva, centralina rilevatore fumo e leve

Dettagli dei prodotti
GEZE TS 5000 ECline Chiudiporta
Componenti

Corpo di chiusura TS 5000 ECline

Forza di chiusura EN 3-5 con resistenza in apertura (senza binario di guida e leva)

Dettagli dei prodotti
