TS 5000 R-ISM

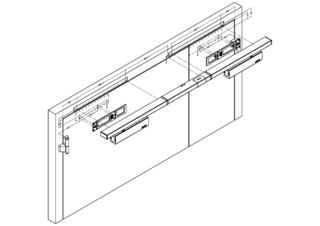

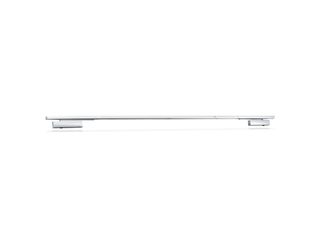

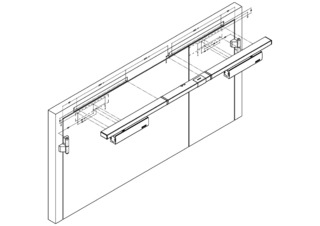

TS 5000 R-ISM/G * Sistema chiudiporta aereo con braccio a slitta per porte a due ante con meccanismo integrato di controllo chiusura e unità elettrica di blocco in aperto sull'anta attiva e centralina rilevatore fumo
- Sistema composto da due chiudiporta TS 5000 e braccio a slitta G con funzione di bloccaggio sull'anta attiva.
- Forza di chiusura regolabile in continuo EN 2-6
- Tensione di esercizio 230 V AC
- Utilizzabile per porte con cerniera a destra e a sinistra (lato a tirare) senza inversione
- Il blocco dell'anta passiva può avvenire tramite un magnete di ritenuta
- Centralina rilevatore fumo integrata il cui segnale chiude automaticamente la porta in caso di incendio
- Interruttore antifumo con indicatore di sporco e tracciamento delle soglie di allarme
- Rilevatore di fumo ausiliario collegabile
- Unità elettrica di blocco in aperto nel braccio a slitta con campo di blocco 80°-130°
- Finecorsa idraulico, che accelera la porta poco prima della posizione chiusa
- La velocità di chiusura può essere regolata individualmente
- Lo smorzamento in apertura integrato frena le porte che vengono aperte troppo energicamente
- Visualizzazione della forza di chiusura per il controllo semplice dell'impostazione
- Tutte le funzioni impostabili dal lato anteriore
Campi di applicazione
- Porte tagliafuoco e tagliafumo
- Porte a battente a doppia anta, lato destro e lato sinistro
- Divisione simmetrica o asimmetrica della porta
- Porte a battente con sporgenza cerniere max. 2800 mm e larghezza dell'anta di 1400 mm
- Sporgenza cerniere minima 1300 mm, larghezza minima dell'anta passiva 400 mm
- Installazione sull'anta lato cerniera
Specifiche del prodotto
| TS 5000 R-ISM/G | |
| Assenza di barriere a norma DIN 18040 fino a larghezza dell'anta (max.) in mm | 1400 mm |
| Larghezza dell'anta (max.) | 1400 mm |
| Tipo di montaggio | Installazione sull'anta lato cerniera |
| Angolo di apertura (max.) | 180 ° |
| Tensione di ingresso | 230 V AC |
| Frequenza tensione di alimentazione | 50 Hz |
| Sporgenza cerniere min. | 1500 mm |
| Larghezza min. anta passiva | 400 mm |
| Idoneità porte tagliafuoco | Sì |
| Forza di chiusura regolabile | Sì, senza soluzione di continuità |
| Velocità di chiusura regolabile | Sì |
| Colpo finale regolabile | Sì, tramite valvola |
| Resistenza in apertura integrata | Sì, regolabile idraulicamente |
| Posizione regolazione forza di chiusura | Anteriore |
| Indicatore ottico della forza di chiusura | Sì |
| Funzione di blocco in apertura | elettricamente |
| Fermo sull'anta attiva / anta passiva | Sì / No |
| Campo di regolazione | 80 ° - 130 ° |
| Rivelatore fumo integrato | Sì |
| Regolazione sequenza di chiusura integrata | Sì |
Download
sistema chiudiporta TS 5000 R-ISM/0 SoftCloser/ECline con metallo duro
LABELLING OBLIGATION: © GEZE GmbH
Varianti e accessori
* Avviso sui prodotti esposti
I prodotti menzionati sopra possono variare nella forma, nella tipologia, nelle caratteristiche e nella funzione (design, dimensioni, disponibilità, approvazioni, standard ecc.) a seconda del paese. Per qualsiasi domanda, contattate il vostro contatto GEZE o inviateci E-Mail .
