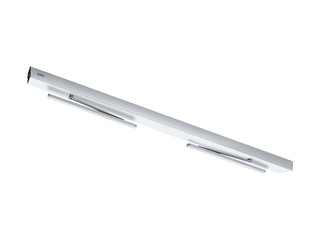

Slimdrive EMD-F-IS * Sistema per porta a battente elettromeccanico per porte tagliafuoco e tagliafumo a due ante con controllo della sequenza di chiusura
- Forza di chiusura regolabile in continuo EN 4-6
- Le velocità di apertura e di chiusura si possono adattare individualmente
- Colpo finale meccanico nel funzionamento privo di corrente e colpo finale elettrico nel funzionamento regolare che accelera la porta poco prima della posizione chiusa
- Il meccanismo integrato di controllo chiusura meccanico ed elettrico mantiene l'anta attiva in posizione di attesa fino alla chiusura dell'anta passiva
- La funzione Low Energy apre e chiude la porta con velocità ridotta, in questo modo soddisfa i requisiti di sicurezza
- Funzione servo per il supporto motorizzato in caso di apertura manuale della porta
- La funzione bussola regola l'apertura e la chiusura di due porte in successione (chiusa)
- La rilevazione ostacoli individua un ostacolo per contatto e interrompe il processo di apertura o chiusura delle ante
- L'inversione automatica riconosce un ostacolo e forza il ritorno nella posizione di apertura
- La funzione Push & Go attiva l’automazione automatica con una leggera pressione manuale sull'anta
- L'automazione si può utilizzare con guida di scorrimento o braccio a V
Campi di applicazione
- Porte tagliafuoco e tagliafumo
- Porte a battente a doppia anta, lato destro e lato sinistro
- Porte a battente con sporgenza cerniere massima di 2800 mm, larghezza dell’anta di 1400 mm o peso di 230 kg
- Sporgenza cerniere minima di 1500 mm, larghezza dell’anta minima di 750 mm
- Porte interne ed esterne che si devono chiudere nella giusta sequenza anche in assenza di corrente
- Installazione su telaio lato cerniera e lato opposto cerniera
Specifiche del prodotto
Slimdrive EMD-F-IS | |
Altezza | 70 mm |
Profondità | 121 mm |
Peso anta (max.) | 230 kg |
Dimensione cerniere (min.max.) 2 ante | 1500 mm - 2800 mm |
Larghezza dell'anta (min.max.) | 750 mm - 1400 mm |
Profondità telaio (max.) | 400 mm |
Sporgenza porta (max.) | 30 mm |
Tipo di automazione | Elettromeccanico |
Angolo di apertura (max.) | 130 ° |
Tensione preliminare molla | EN4 - EN6 |
Porta mano sinistra (lato a tirare) | Sì |
Porta mano destra (lato a tirare) | Sì |
Installazione su telaio lato opposto cerniera con braccio a V | Sì |
Installazione su telaio lato opposto cerniera con guida di scorrimento | Sì |
Installazione su telaio lato cerniera con guida carrello | Sì |
Colpo finale meccanico | Sì |
Colpo finale elettrico | Sì |
Regolazione sequenza di chiusura elettrica | Sì |
Regolazione sequenza di chiusura meccanica | Sì |
Separazione dalla rete | Interruttore generale nell'automazione |
Ritardo di comando (max.) | 20 s |
Tensione di esercizio | 230 V |
Potenza nominale | 230 W |
Alimentazione elettrica per utenze esterne (24 V DC) | 1000 mA |
Temperatura di esercizio | -15 - 50 °C |
Tipo di protezione | IP20 |
Modalità di esercizio | Off, Automatica, Apertura permanente, Chiusura negozio, Notte |
Tipo di funzionamento | Completamente automatico |
Funzione automatica | Sì |
Funzione Low-Energy | Sì |
Funzione Servo | Sì |
Funzione tasti | Sì |
Funzione bussola | Sì |
Rilevazione ostacolo | Sì |
Cambio di direzione automatico | Sì |
Push & Go | regolabile |
Controllo | Interruttore di programma DPS, Programmatore integrato nell'automazione |
Configurazione | GEZEconnects (PC + Bluetooth), Terminale di servizio ST 220, Interruttore di programma DPS |
Conformità alle norme | DIN 18263-4, DIN 18650, EN 1158:1997/A1:2002/AC:2006, EN 16005 |
Idoneità porte tagliafuoco | Sì |
