TSA 325 NT Manuale Sistema di porta girevole manuale per porte a tre o quattro ante
- Per girare la porta ad anta girevole basta una leggera pressione della mano
- Più economico dell'attuatore automatico, visto che vengono meno i dispositivi di sicurezza secondo la norma EN 16005
- Chiusura precisa dell'anta della porta con le pareti laterali
- Elevato effetto isolante contro le correnti d'aria, le intemperie e i rumori
- Il limitatore di velocità opzionale regola la velocità di rotazione fino al raggiungimento del numero massimo di giri
- Il sistema di posizionamento automatico opzionale riporta la porta in posizione di partenza una volta attraversata
Campi di applicazione
- Sistemi per porte a tre e quattro ante
- Porte interne ed esterne soggette a traffico ridotto
- Ingressi di edifici di rappresentanza a elevata incidenza luminosa
- Facciate continue
- Facciate in vetro con massime esigenze di design
- Diametro interno possibile da 1800 a 3600 mm
- I sistemi di profilo adatti sono i sistemi di profili con telaio sottile con ISO-Glas e Mono-Glas, sistema a tutto vetro (GGS) e sistema a tutto vetro integrato (IGG)

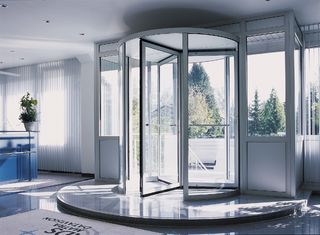

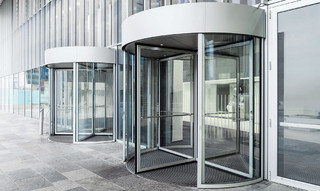

Situazioni di montaggio in oggetti di riferimento e video
TSA 325 NT
Le porte girevoli manuali garantiscono un accesso silenzioso, elegante e semplice al vostro edificio. Forniscono una soluzione su misura nei casi in cui l’arrivo di visitatori e le larghezze di passaggio sono molto limitate. Allo stesso modo delle croci girevoli, le porte girevoli manuali si muovono facilmente con una lieve pressione della mano sull’anta. Non sono necessari dispositivi di sicurezza. Le porte girevoli contribuiscono all’efficienza energetica dell’edificio. All’apertura, la perdita del calore interno e l’ingresso del freddo dall’esterno sono ridotti al minimo. © Martin Jakob / GEZE GmbH
TSA 325 NT con Slimdrive EMD-F
porta girevole manuale e automazione per porta a battente Slimdrive EMD-F, installate a The Nadler Hotel di Soho, Londra © Michael Molloy / GEZE GmbH
porta girevole semiautomatica GEZE TSA 325 nella ÖAMTC centralina di Vienna
L’entrata principale e quella secondaria presentano una porta girevole semiautomatica GEZE TSA 325. Porte antipanico e tagliafuoco vari chiudiporta GEZE TS 5000 ISM (E-ISM, EFS). Sistema di evacuazione di fumo e calore nell’impianto RWA 110 Tandem. © Sigrid Rauchdobler / GEZE GmbH
Specifiche del prodotto
| TSA 325 NT Manuale | |
| Comando manuale | Sì |
| Con limitatore di velocità (opzionale) | Sì |
| Con sistema di posizionamento automatico (opzionale) | Sì |
| Funzione Servo | Sì |
| Diametro interno (min.) | 1800 mm |
| Diametro interno (max.) | 3600 mm |
| Soluzione a 3 ante | Sì |
| Soluzione a 4 ante | Sì |
| Altezza max. passaggio | 3000 mm |
| Altezza cappello (min.) | 75 mm |
| Parti fisse laterali | Vetro stratificato laminato VSL 10 mm,, pannellature cieche 22 mm, Pannello a superficie piatta 34 mm, Vetri speciali su richiesta |
| Struttura del tetto | Tetto antipolvere con copertura in legno, tetto antipolvere in lamiera, tetto impermeabile all'acqua |
| Illuminazione | nella variante con tetto |
| Tipologia tappeto interno | zerbino zerbino tecnico ad alta resistenza, tappetino su richiesta del cliente |
| lama d'aria | Lama d'aria elettrica, Lama d'aria ad acqua calda, possibile a seconda della struttura del soffitto |
| Posizione chiusura notturna | Interno, Esterno |
| Tipologia chiusura notturna | Manuale |
| Costruzione chiusura notturna | Vetro stratificato laminato VSL 10 mm,, 22 mm vetro ISO, pannellature cieche 22 mm, Vetri speciali su richiesta |
| Bloccaggio | Manuale, Paletto od elettromeccanico |
| Maniglioni orizzontali o verticali | Sì |
| Anello a pavimento | Sì |
| Automazione sottopavimento | Sì |
| Pulsante per disabili | Sì |
| Conformità alle norme | DIN 18650, EN 16005 |
